Vシリーズ

上位シリーズの性能はそのままに
お求めやすくコストダウンしました

上位シリーズの操作性能はそのままに、コストダウンを図ったお求めやすいシリーズです。白色照明+マクロレンズの採用で、部品検査に特化したシンプルなハード構成です。

            V22X-350                                    V22X-520
  Vシリーズ
           V22X-350L

特長

2   同じ22Xソフトウェアの採用による簡単操作を継承
  • 他のモデルと同じ検査機制御用ソフト「22Xソフトウェア」の採用により、扱いやすい操作性を継承し、他のモデルと同じ検査設定が行えます。
  • 生産管理・支援ソフトウェアのCatch Systemと連携が行えます。


2   徹底したスリム化によるコストダウン
コンセプト実現のために、まったく新しいアプローチで設計することによって、スリム化を実現し、コストダウンを達成しました。

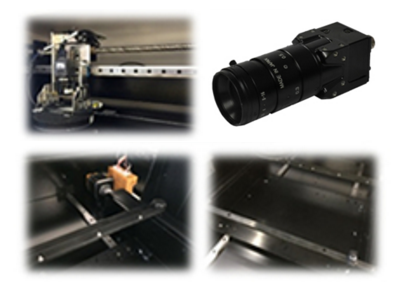

  • 2Mピクセルの小型軽量カメラを新規採用
  • Y軸 シングルサーボモーター化
  • X軸 小型スライドガイドの採用
  • 外形押え式による基板セット部
  • シンプルな外観でも従来のデザインを踏襲。

2   従来機のリプレースに最適
  • M22XCLモデル、M22Xfwモデル、M22Xfvシリーズ、以前をご使用していただいている お客様でも納得していただけるよう仕上げております。
M22XCLモデル



仕様

型式 V22X-350 (卓上) V22X-520 (卓上) V22X-350L (インライン)
外形寸法 W760 x D860 x H450
mm
W1030 x D1060 x H410
mm
W698 x D800 x H1298
mm (*1)
本体質量 45kg 95kg 210kg
電源 AC100V - 240V AC100V - 240V AC100V - 240V
消費電力 350W (PCを含む) 350W (PCを含む) 700W (PCを含む)
稼働式 X軸:カメラ稼働
Y軸:基板稼働
X軸:カメラ稼働
Y軸:カメラ稼働
X軸:カメラ稼働
Y軸:カメラ稼働
繰返し位置精度 <±0.03mm <±0.03mm <±0.05mm
検査範囲 350×250 mm 520×460 mm 350×250 mm
実装制限 基板上 50mm
基板下 70mm
基板上 40mm
基板下 70mm
基板上 40mm
基板下 60mm
コンベア
スピード
- - 10-500 mm/sec
カメラ 2 Mega-pixel Camera 5 Mega-pixel Camera 5 Mega-pixel Camera
レンズ マクロレンズ テレセントリックレンズ テレセントリックレンズ
照明 白色照明 or RGB照明
(工場出荷時選択)
DL照明 or ML照明
(工場出荷時選択)
DL照明 or ML照明
(工場出荷時選択)
TOP視野範囲 30×22.5 mm
(分解能:18.75μm)
36×30 mm
(分解能:15μm)
36×30 mm
(分解能:15μm)
Z軸ストローク (オプション)
+28mm,-2mm
+28mm,-2mm +28mm,-2mm
検査時間 約 0.3 sec/画面
(基板により異なる場合があります)
約 0.3 sec/画面
(基板により異なる場合があります)
約 0.3 sec/画面
(基板により異なる場合があります)
アングルカメラ

*1: パトライトを含む場合は、H2,000mmとなります。
※上記仕様は予告なく変更する事があります。予めご了承ください。必ず購入前に確認をお願いします。
