UVコーティング剤自動検査装置

UVコーティング剤自動検査装置（UVシリーズ）
V22XUV-350L / U22XUV-650L / D22XUV-350L / D22VUV-550L V22XUV-350 / V22XUV-520 T22XUV-350 / T22XUV-550

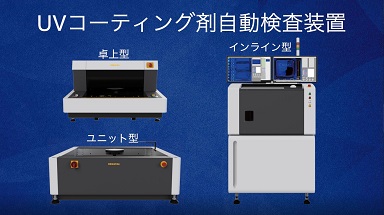

インラインタイプ、卓上タイプ、ユニットタイプで3タイプ8モデルの豊富なラインナップを用意


動画（YouTubeに遷移します）

特長

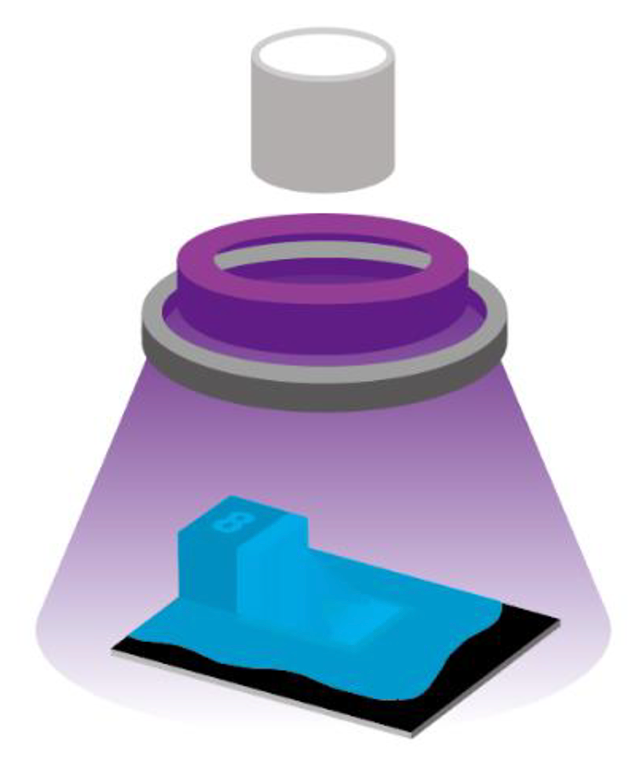

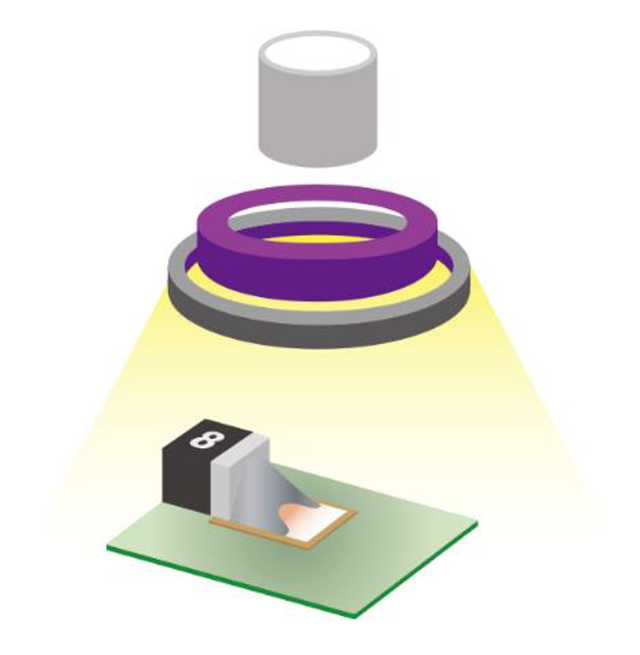

UVコーティング剤と部品検査を1台に集約白色照明は部品検査やマーカー認識時、UV照明はコーティング検査時に使用できます。検査対象に応じて、白色照明とUV照明の切り替えを行いながら検査が可能です。

白色照明		UV照明
	切り替え可能

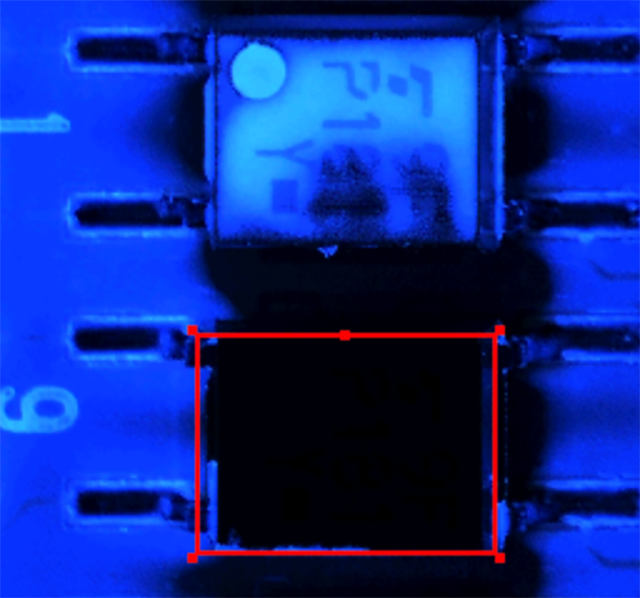

塗布有無・禁止エリアの飛散検出、部品検査 / 極性検査


	- 塗布有無


	- 禁止エリア飛散

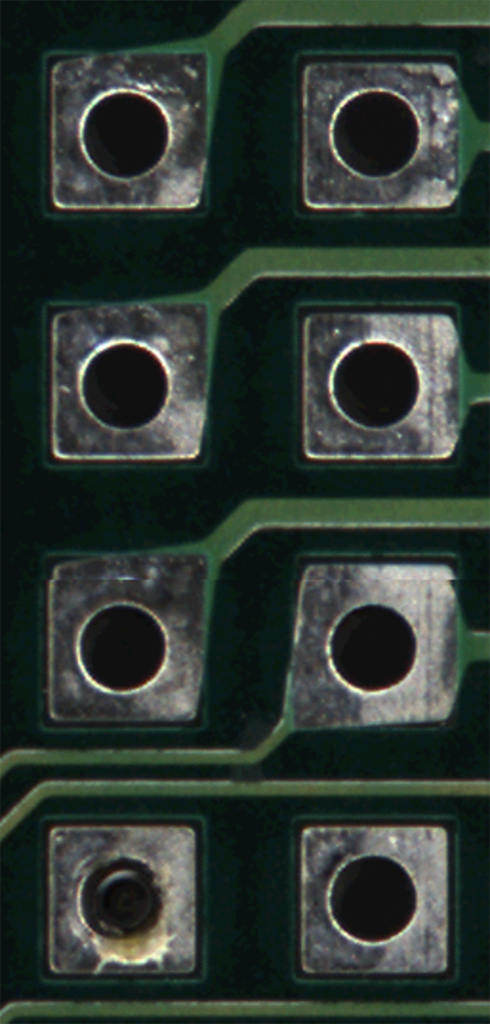

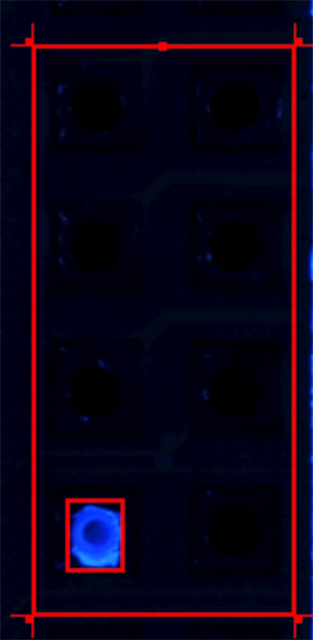

		スルーホール

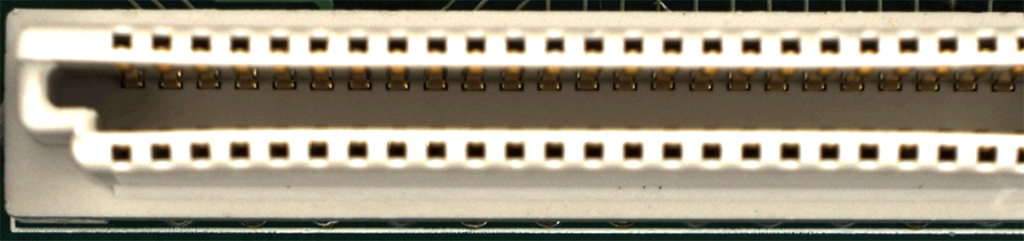

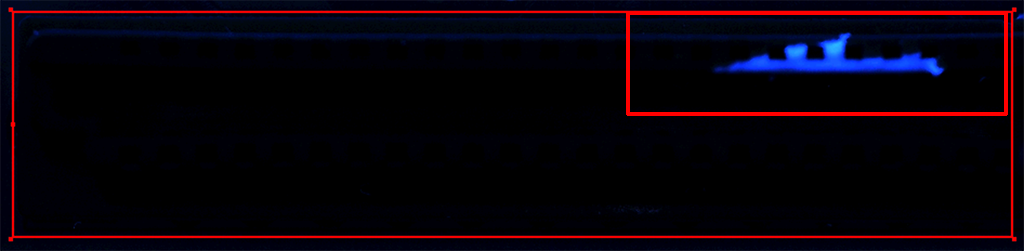

	コネクタ

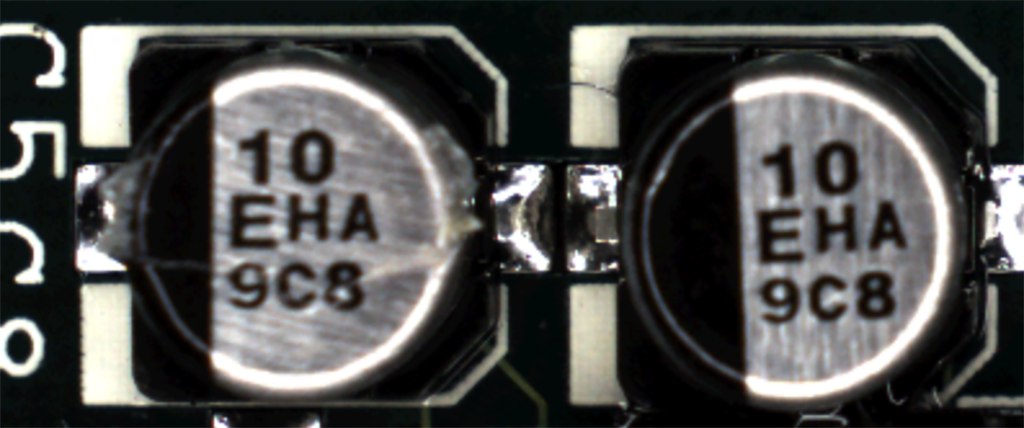

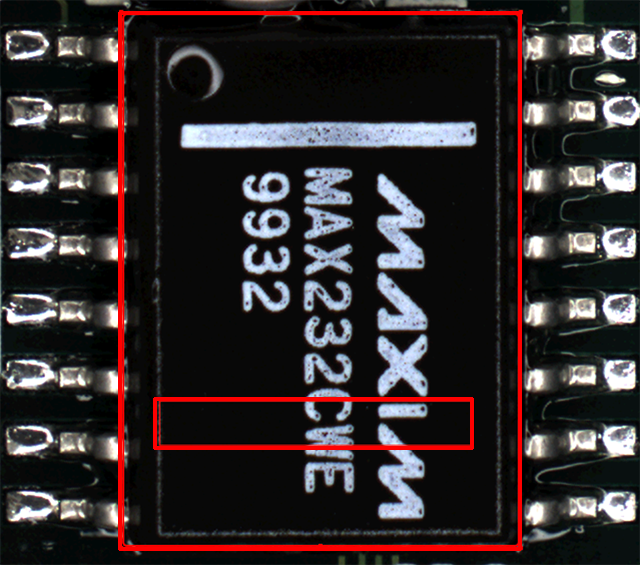

	- 部品検査 / 極性検査

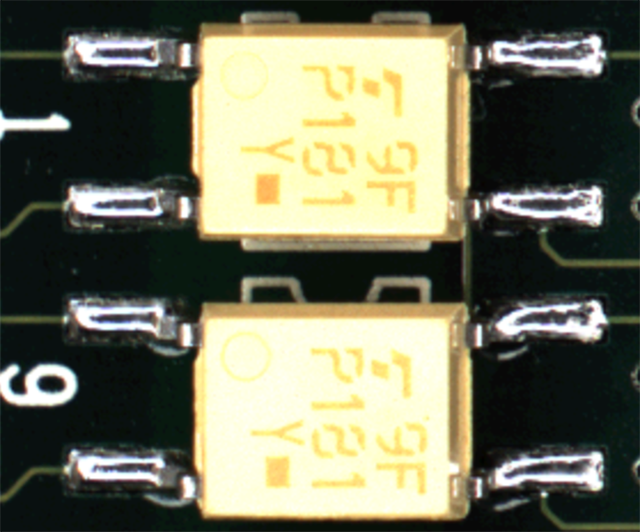

	極性検査

部品・塗布エリアの認識が容易な全景画像


	UV照明と白色照明を同時に照射し、塗布以外のエリアや部品認識しやすい画像を取得できます。

各種バーコード読み取り

■ キャッチシステムへ検査結果を送信
■ 検査結果と紐付け可能

QRコード
- モデル2 -

データマトリクス
- ECC200準拠 -

マイクロQRコード

コード39

コード128

Interleaved 2 of 5

2Dコード種類	標準22Xソフト対応	オプション高性能BCアドイン
QRコード - モデル2 -	○	○
データマトリクス - ECC200 標準 -	○	○
コード39	○	○
コード128	○	○
Interleaved 2 of 5	×	○
マイクロQR	×	○

キャッチシステム（オプション）

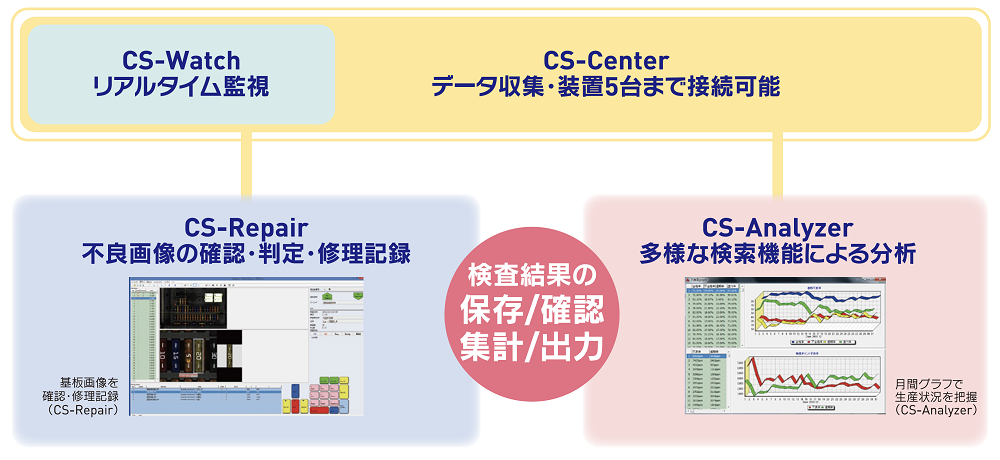

	検査結果のトレーサビリティを確立
	検査で得られた結果をデータベースへ保存し、画像確認が行えます。蓄積したデータを集計し、分析することにより、各装置の稼働状況を把握、不良を抑え生産品質を向上させることが可能です。 Catch Systemは、検査装置からのあらゆる情報を収集し、生産管理におけるトレーサビリティを確立させます。 ※別途、Windows PC必要

オフラインティーチング（オプション）

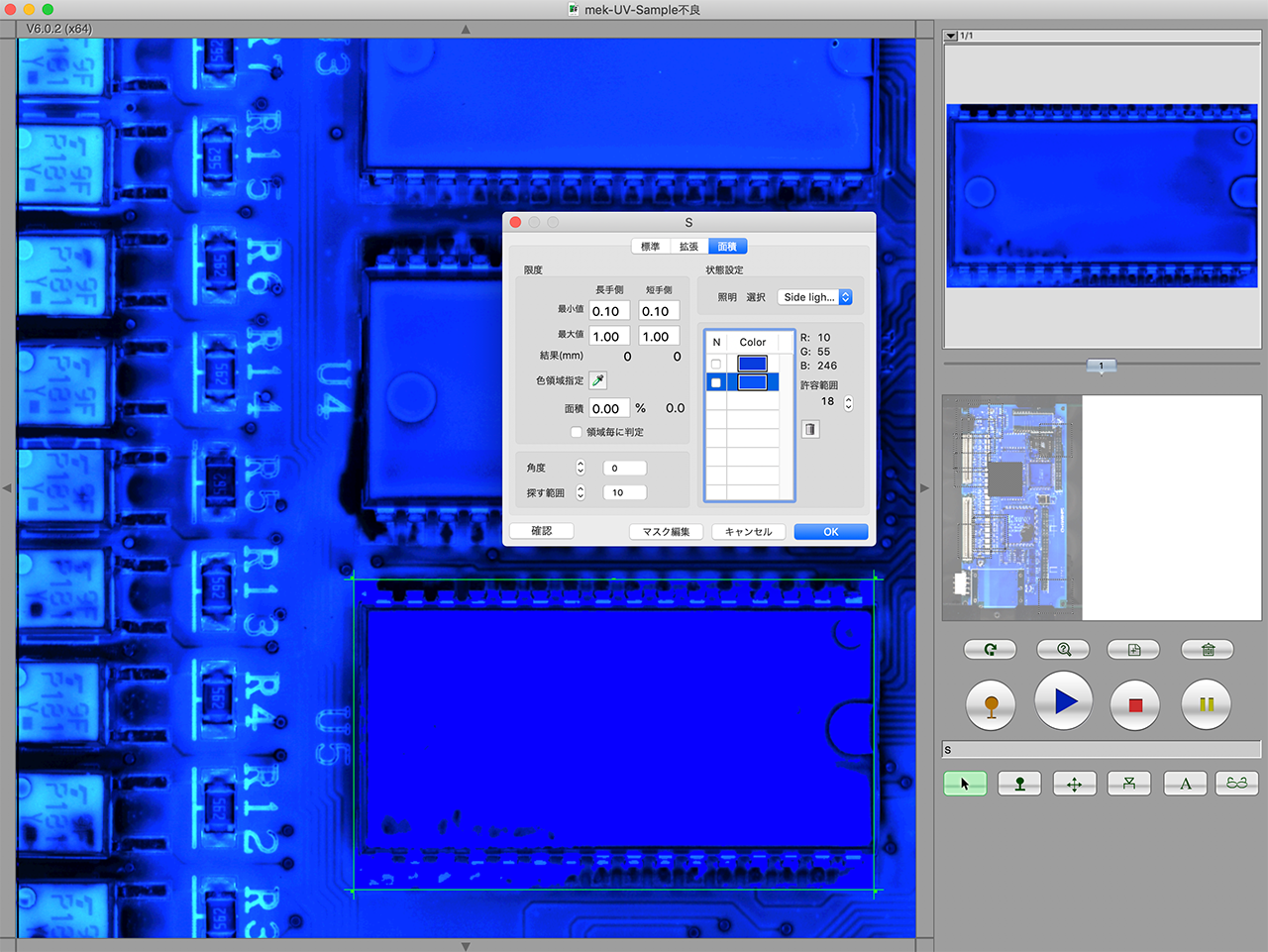

	検査装置を止める事なく検査データを作成検査装置と同じ画面で、オフラインで検査データ作成が可能です。検査直後の不良画像を保存し、OLTでデバック作業が行えます。また、社内トレーニング用途として活用が出来ます。 ※別途検査機同等のMac-PC必要
		OLT (Off Line Teaching)

インラインタイプ

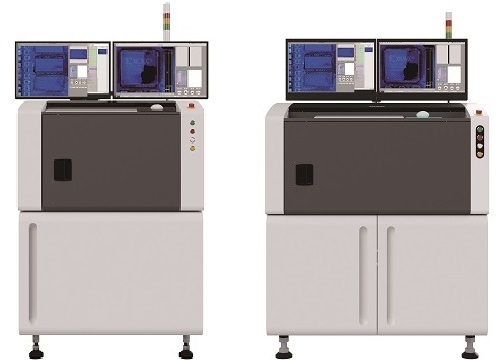

両面同時検査装置	検査機2台分を1台に集約し効率よく検査に対応できます。　搬入出口に搭載した自動シャッターでUV照射光が外部へ漏れるのを防ぎます。

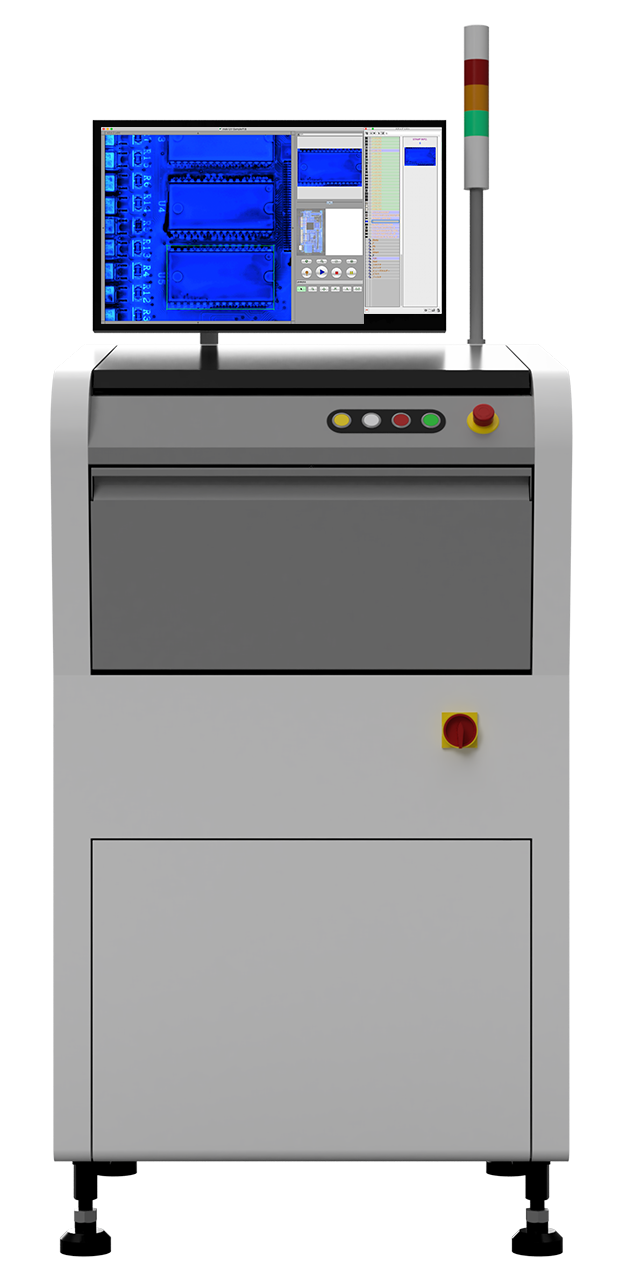

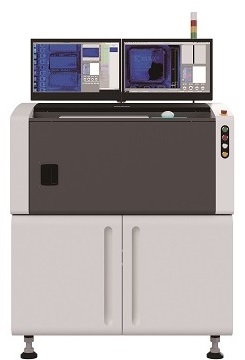

D22XUV-350L	D22XUV-550L	上下の照明が干渉せず同時検査が可能

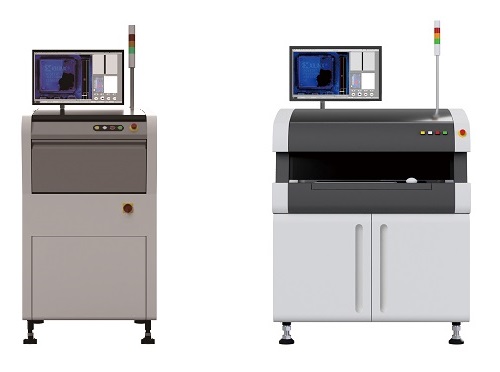

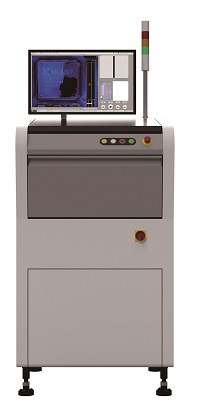

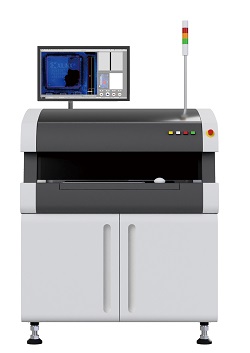

上面検査装置	広視野範囲による高速検査を実現。インライン型スタンダードモデル。　最大650×550mmまでの大型基板に対応しています。

V22XUV-350L	U22XUV-650L	全機種共通	カメラ　5Mega pixel camera レンズ　マクロレンズ視野範囲　46 x 38 mm(19µm)

卓上タイプ

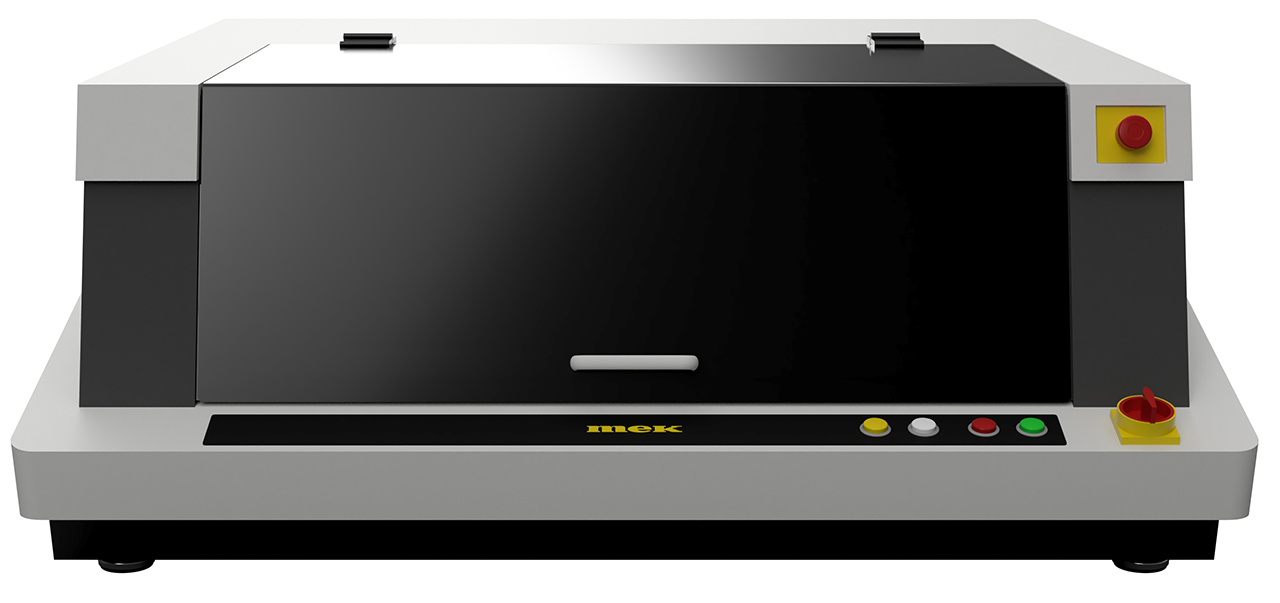

インライン型同様の検査ユニット・検査アルゴリズムを搭載した卓上型モデルです。 V22XUV-520は最大520×460mmまでの基板に対応し、基板取出し口にはエリアセンサーを標準搭載しています。
V22XUV-350 エリアセンサーオプション		カメラをX軸、基板ステージをY軸に分離し高速検査を実施

V22XUV-520 エリアセンサー標準搭載		基板を動かさずカメラをXとYに駆動して検査を実施

ユニットタイプ

検査ユニットをコンベアの上/下、または両方に組み込むことにより、用途に合わせた生産設備の構築ができます。 USER I/Oインターフェースを標準搭載し、検査開始などの動作指示や検査結果のOK/NG信号出力が可能です。

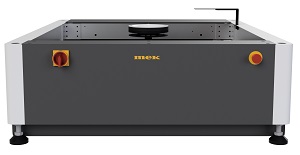

上面検査のコンベア組込例	T22XUV-350

	T22XUV-550

仕様

	インラインタイプ

型式	V22XUV-350L	U22XUV-650L	D22XUV-350L	D22XUV-550L
外形寸法(mm)	W698 D800 H1298^※3	W1070 D1167 H1328^※3	W888 D880 H1312^※3	W1088 D1202 H1331^※3
本体重量	210kg	240kg	260kg	400kg
電源	AC100V ～ 240V
消費電力	350W（PCを含む）		700W（PCを含む）
動力	Servo Motor ×3	Servo Motor ×3	Servo Motor ×6	Servo Motor ×6
移動最高速度	720mm/sec	720mm/sec	720mm/sec	720mm/sec
Z軸^※1	標準装備	標準装備	標準装備	標準装備
適用基板サイズ(mm)	Min：　 50x50 Max：350x250	Min：　 50x50 Max：650x550	Min：　 50x50 Max：350x250	Min：　 50x50 Max：550x550
基板固定方式	基板外形挟み込み式	基板外形挟み込み式	基板外形押さえ式	基板外形押さえ式
検査対象基板厚	0.6 ～ 2.0mm	0.6 ～ 2.0mm	Min:0.6mm ～	Min:0.6mm ～
基板重量	1 kg	1 kg	2 kg	2 kg
実装制限	上面: 60mm 下面: 60mm	上面: 60mm 下面: 35mm	上面: 60mm 下面: 35mm	上面: 70mm 下面: 70mm
自動シャッター	オプション	－	標準装備	標準装備
コンベアスピード	10 - 500mm/sec
カメラ	5 M
レンズ	マクロレンズ　19μm
視野範囲	46 × 38mm
照明	白色照明 + UV照明
検査方式	パターンマッチング / ヒストグラム / カラーマッチング
対象部品	SMT部品、挿入部品
検査項目	コーティング剤の塗布有無・禁止エリア飛散・部品有無・位置ズレ・極性・文字・傷
使用環境	15-30°C 15-80%RH
※1 ストローク30mm ( +28mm, -2mm ) ※2 キャリブレーションシートを含む場合H360mm ※3 パトライトを含む場合2,000mm

※上記仕様は予告なく変更する事があります。予めご了承ください。必ず購入前に確認をお願いします。

	卓上タイプ		ユニットタイプ

型式	V22XUV-350	V22XUV-520	T22XUV-350	T22XUV-550
外形寸法 (mm)	W760 D860 H450	W1030 D1060 H 410	W700 D880 H316^※2	W 900 D1080 H316^※2
本体重量	45kg	95kg	50kg	75kg
消費電力	350W（PCを含む）		350W（PCを含む）
動力	Servo Motor ×2	Servo Motor ×3	Servo Motor ×3	Servo Motor ×3
移動最高速度	720mm/sec	720mm/sec	720mm/sec	720mm/sec
Z軸 ^※1	オプション	標準装備	標準装備	標準装備
適応基板サイズ (mm)	Min: 　50 × 50 Max: 350×250	Min: 　50 × 50 Max: 520×460	Max: 350 × 260	Max: 550 × 460
基板固定方式	基板外形押さえ式	基板外形押さえ式	-	-
検査対象基板厚	Min: 0.6mm ～	Min: 0.6mm ～	-	-
基板重量	2 kg	2 kg	-	-
実装制限	上面: 60mm 下面: 70mm	上面: 60mm 下面: 70mm	検査面: 60mm	検査面: 60mm
電源	AC100 ～ V240V
カメラ	5 Mega pixel top camera
レンズ	マクロレンズ　19μm
視野範囲	46 × 38mm
照明	白色照明 + UV照明
検査方式	パターンマッチング / ヒストグラム / カラーマッチング
対象部品	SMT部品、挿入部品
検査項目	コーティング剤の塗布有無・禁止エリア飛散部品有無・位置ズレ・極性・文字・傷
使用環境	15-30°C 15-80%RH
※1 ストローク30mm ( +28mm, -2mm ) ※2 キャリブレーションシートを含む場合H360mm ※3 パトライトを含む場合2,000mm
