卓上型多機能検査装置

多機能検査装置(iシリーズ)
  MINIMASTER

組立て後の目視検査を自動化

i22X series

製造現場での目視検査は、不良流出の可能性や検査結果のトレーサビリティが確保できません。
ケーシング後の検査では、ワーク設置スペースやクリアランス対応に問題があります。
自社でロボットとカメラを装置化しても、装置立上げに時間が掛かってしまいます。
i22Xシリーズはこのような問題を解決できる検査装置です。

 動画(YouTubeに遷移します)


特長

1   主な検査項目
  ・部品違い
・文字検査(オプションでOCR可)
・ネジ有無
・トレイ欠品
・キズ
・打痕
・DIPはんだ検査(未はんだ、はんだボール、ブリッジ)
・蛍光剤入り防湿塗布検査

部品違い

部品違い

文字検査(オプションでOCR可)

ネジ有無
キズ  打痕
キズ

打痕

トレイ欠品

  塗布有無・禁止エリアの飛散検出

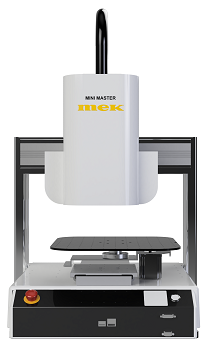

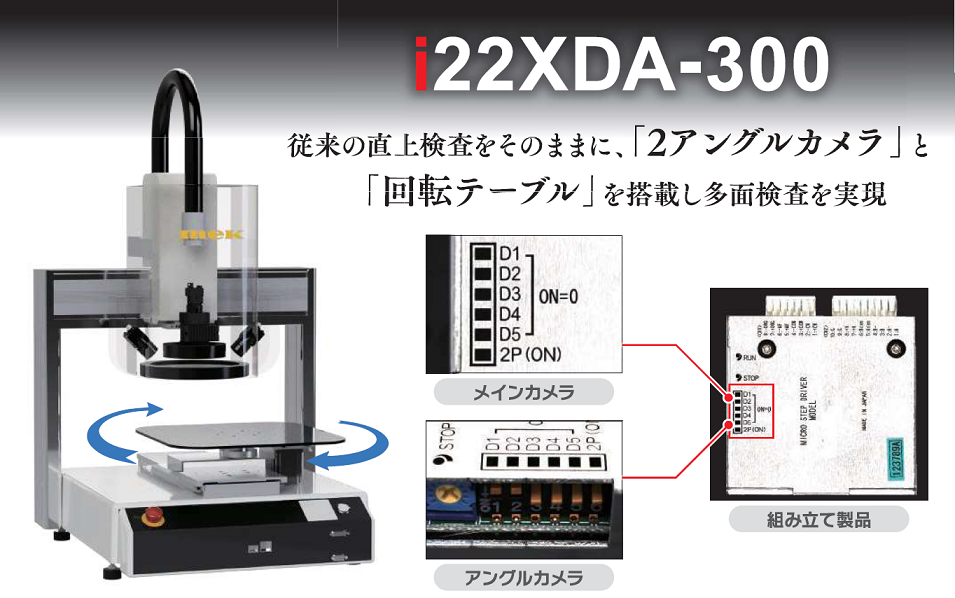

2   i22XDA-300 ラインナップ追加




検査例


DIPスイッチ確認

側面の文字検査

側面製品バーコード読み取り

ねじ締め確認

  ケーブル色検査 ケーブル挿入状態


3   ティーチングペンダントレス

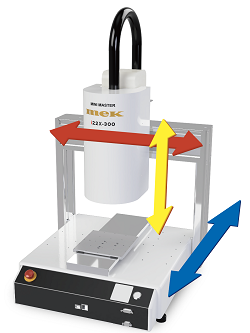

XYZ軸の3軸駆動治具プレート標準搭載




  検査ソフトからの直感的操作
  3軸(X,Y,Z軸)の動作指令は、クリック・マウスドラックによる簡単操作 operation.png

  Z軸 立体物への検査
  ピントフォーカスを可変し最適な画像を取得

  Z軸可動域
i22X-200:   50mm
i22X-300: 100mm
i22X-500: 150mm
Z1.png 右矢印 Z2.png



4   検査用途に合わせた照明選択

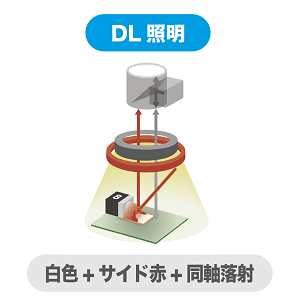

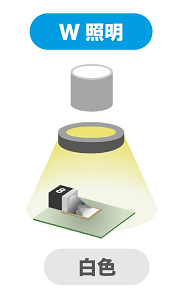

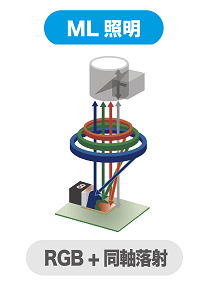

DL照明   ML照明   W照明

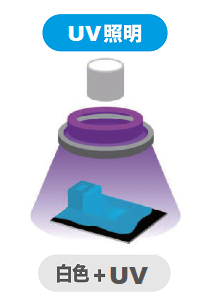

白色照明は部品検査、サイド赤照明は文字検査やはんだ検査、同軸落射照明は傷や打痕検査に使用できるなど、様々な外観検査に対応しています。    RGB3段照明でフィレット形状を色付けして撮像、はんだ検査に最適です。    マクロレンズとの組み合わせにより広角視野で検査可能です。部品検査や文字検査、色違いなどシンプルな検査に最適です。    蛍光剤入り防湿塗布検査に特化した照明です。白色照明は部品検査やマーカー認識時、UV照明はコーティング検査時に使用できます。


5   各種バーコードの読み取り

  ■ キャッチシステムへ検査結果を送信
■ 検査結果と紐付け可能

   QRコード データマトリクス  マイクロQRコード
  QRコード
- モデル2 -
 データマトリクス
- ECC200準拠 -
 マイクロQRコード
    コード39
  コード39
  コード128
  interleaved 2o5
   Interleaved 2 of 5


2Dコード種類 標準22Xソフト対応 オプション
高性能BCアドイン
QRコード - モデル2 -
データマトリクス
- ECC200 標準 -
コード39
コード128
Interleaved 2 of 5 ×
マイクロQR ×



6   USER/IO インターフェイス対応


  ■ 37ピンD-subコネクタ搭載
  出力8点・入力8点のI/Oが使用可能。
検査開始などの動作指示や検査結果のOK/NG信号出力が可能です。
※USER I/O使用時は、スイッチBOXが使用不可となります。



7   キャッチシステム(オプション)




検査結果のトレーサビリティを確立




検査で得られた結果をデータベースへ保存し、画像確認が行えます。

蓄積したデータを集計し、分析することにより、各装置の稼働状況を把握、不良を抑え生産品質を向上させることが可能です。
Catch Systemは、検査装置からのあらゆる情報を収集し、生産管理におけるトレーサービリティを確立させます。




  ■ バーコード呼び出しによる対象ワークと検査データの整合
  ワークのバーコードを、バーコードリーダーで読み取るだけで検査データや検査画像を瞬時に呼び出せます。



8   オフラインティーチングソフト(オプション)

  検査装置を止める事無く検査データを作成
    検査装置と同じ画面で、オフラインで検査データ作成が可能です。検査直後の不良画像を保存し、OLTでデバック作業が行えます。また、社内トレーニング用途としての活用が出来ます。
※別途検査機同等のMac-PC必要




9   治具について


  Y軸テーブルに治具を装着する事が可能です。
※治具は付属しておりません。ワークに応じてご準備ください。

  治具の例

    ベースプレート+外形抑え式L字金具  基板用レール治具


10   エリアセンサー付きセーフティーカバー(オプション)
アクリルカバーで周囲を囲い、ワーク取り出し口にエリアセンサーを設置。
作業中の衝突事故防止になります。
※イメージ図の為、実際と異なる場合があります。


仕様

装置構成 装置本体
 検査機本体・PC・ディスプレイ・コントローラー・スイッチBox

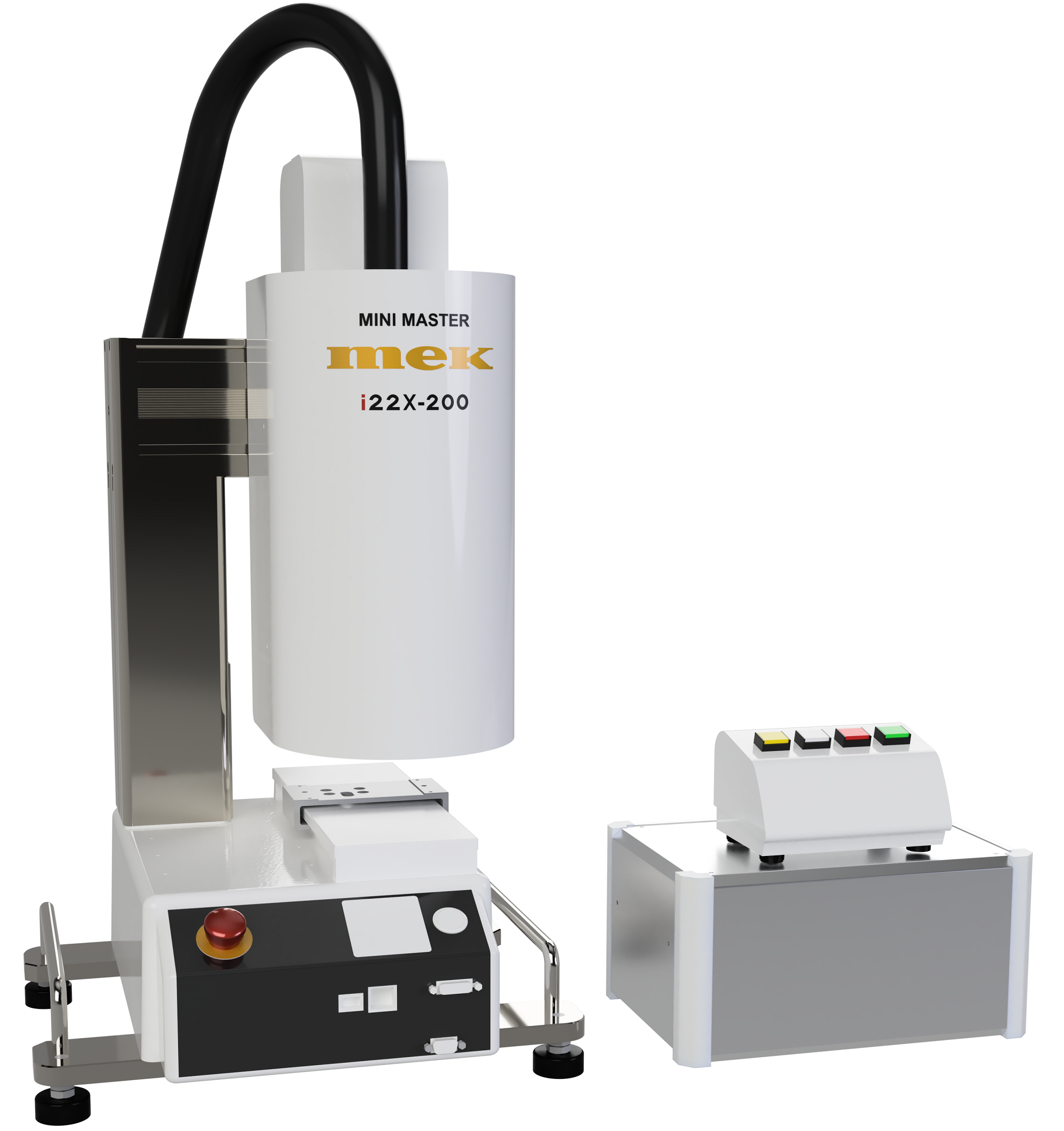

i22X-200+スイッチボックス

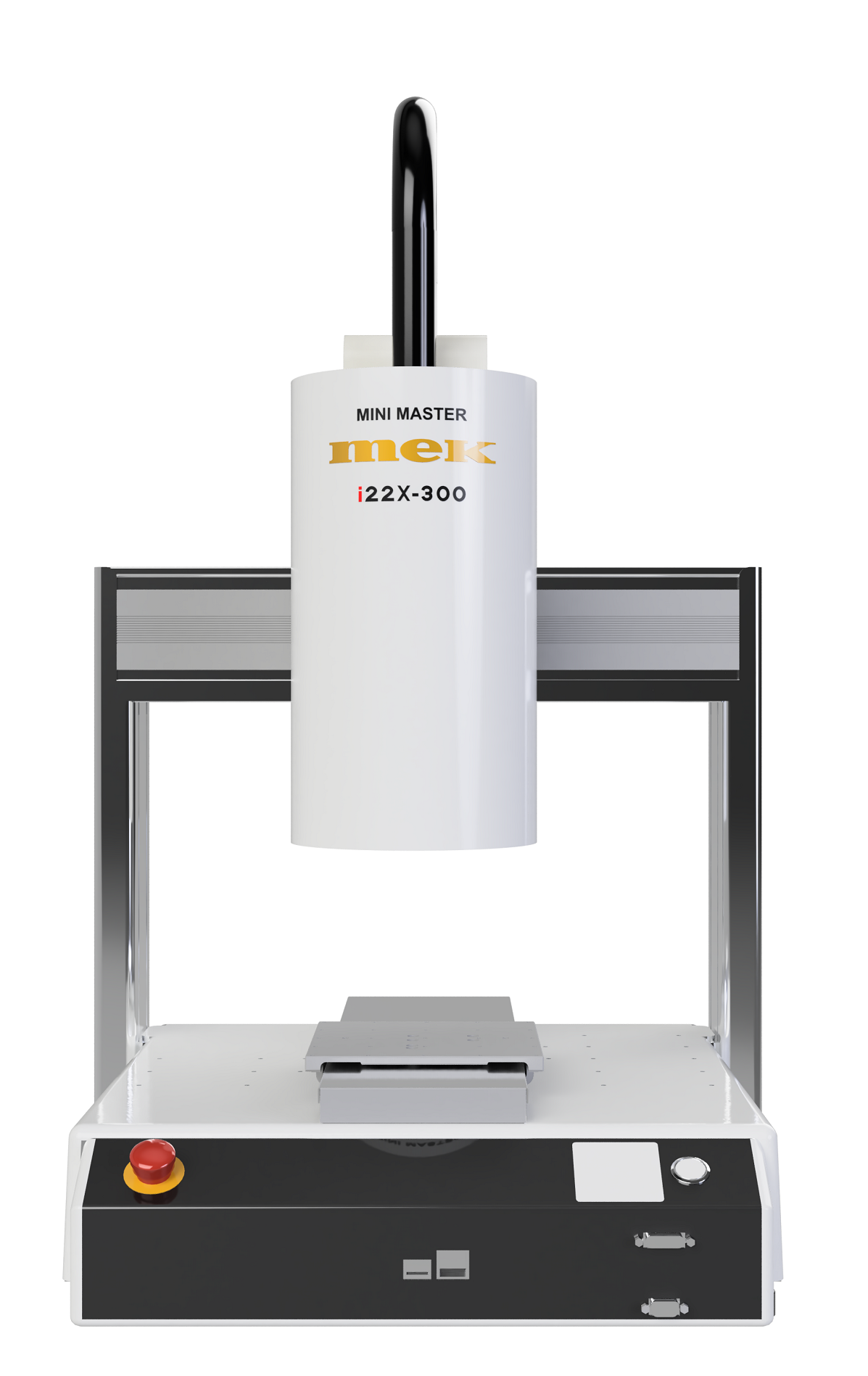

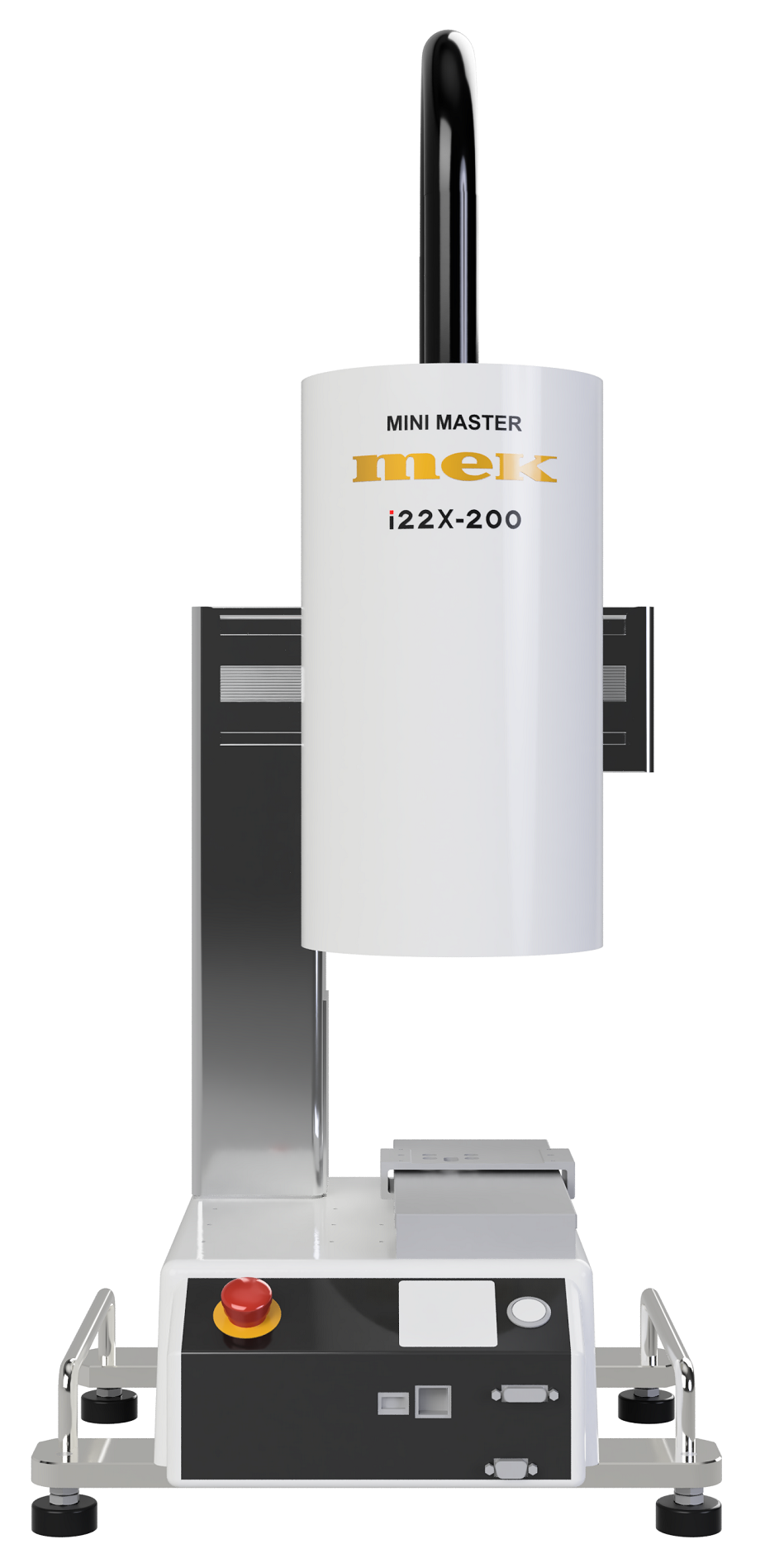

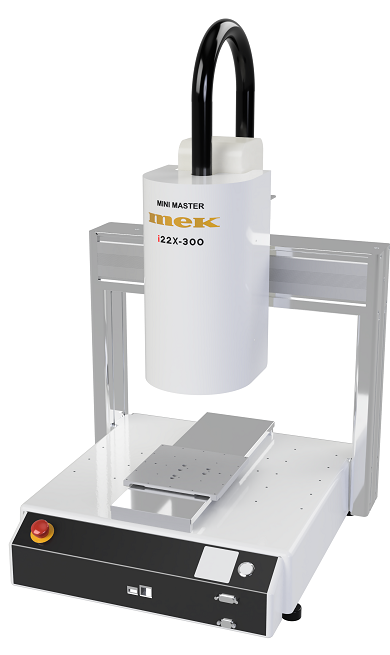

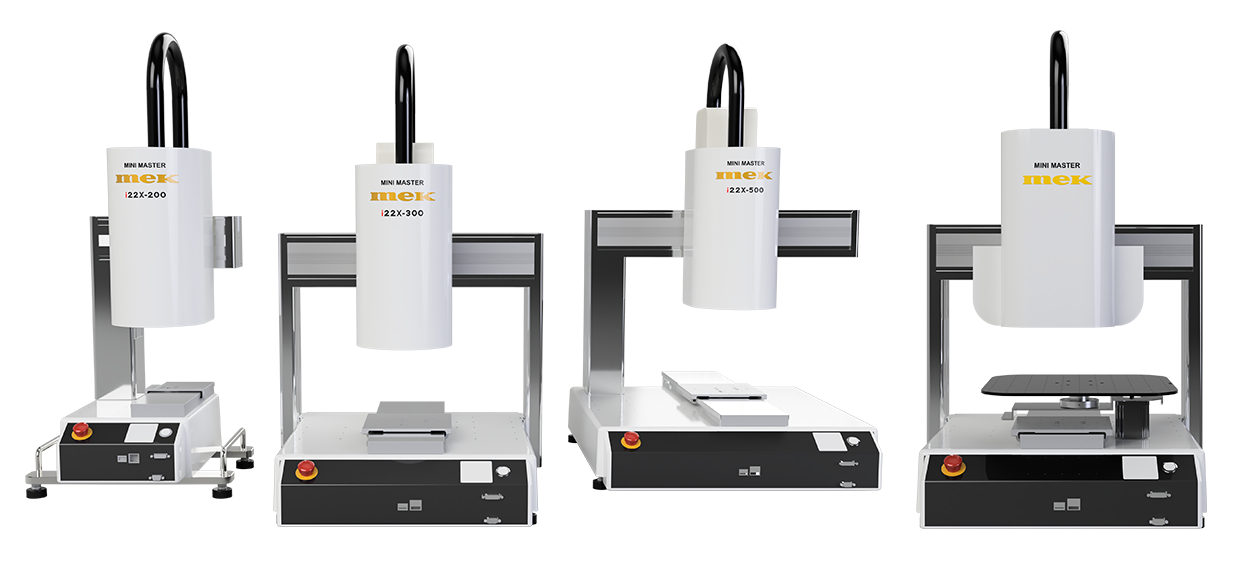

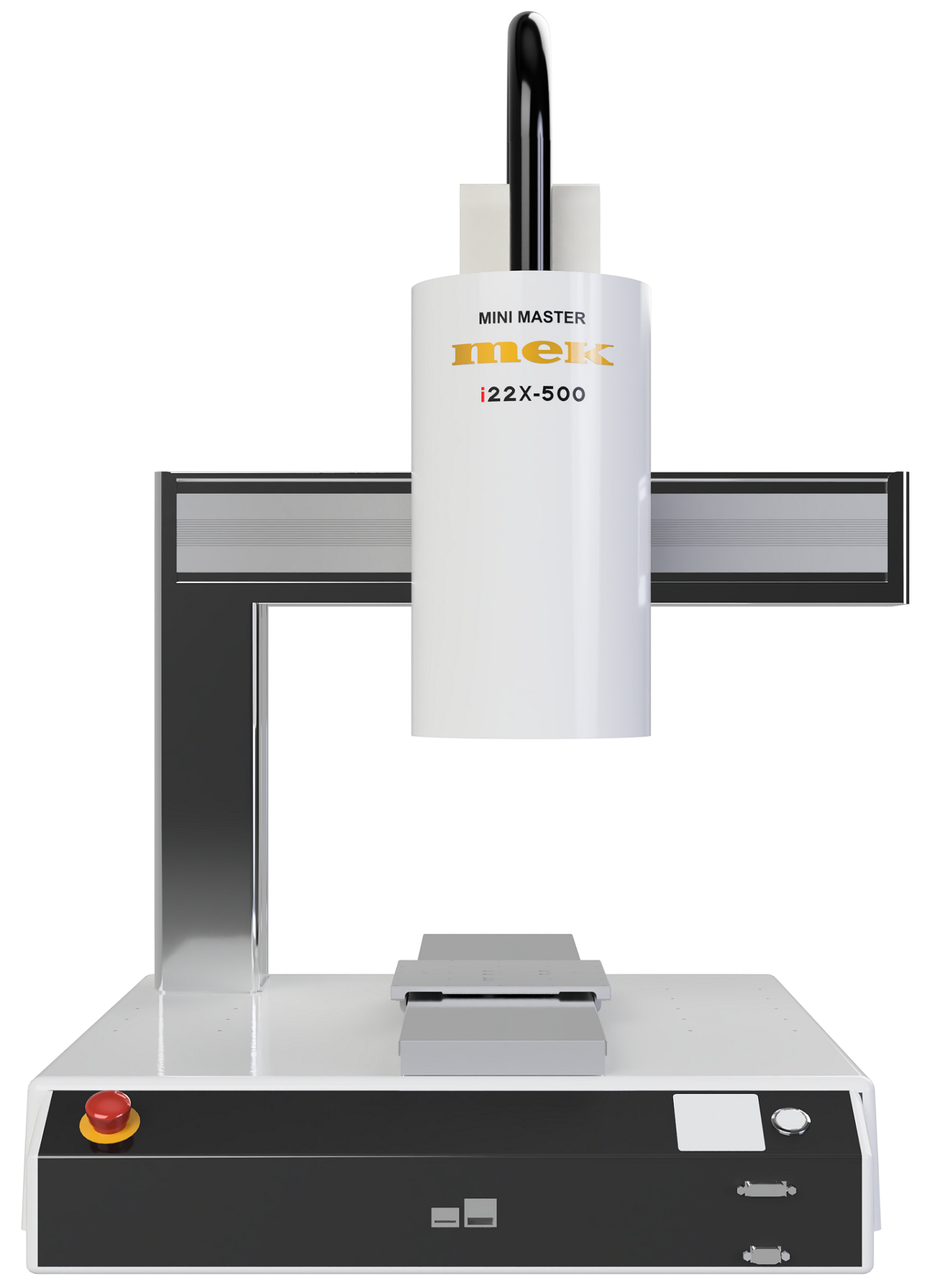

 i22X-200  i22X-300 i22X-500
型式 i22X-200 i22X-300 i22X-500 i22XDA-300
本体外形(mm) ※1 W420
D434
H696 ※2
W560
D587
H722
W678
D731
H822
W560
D587
H722
本体質量 26kg 43kg 53kg 53Kg
コントローラー外形(mm)
W300 D200 H150
コントローラー重量 3kg
本体・コントローラー電源 AC100V - 240V / AC200V - 240V (50/60Hz)
消費電力 350W
検査対象
ワークサイズ(mm)
W200
D200
H80※3
W320
D300
H100
W510
D510
H150
W280
D250
H40
最大可搬質量※4 5 kg 5 kg 5 kg 5Kg
動作範囲 XY軸(mm) 200×200 320×300 510×510 320x200
動作範囲 Z軸 50mm
(0〜 -50)
100mm
(0〜 -100)
150mm
(0〜 -150)
50mm
(0〜 -50)
移動最高速度 XY軸 600 mm/sec 600 mm/sec 600 mm/sec 600 mm/sec
移動最高速度 Z軸 250 mm/sec 400 mm/sec 400mm/sec 400mm/sec

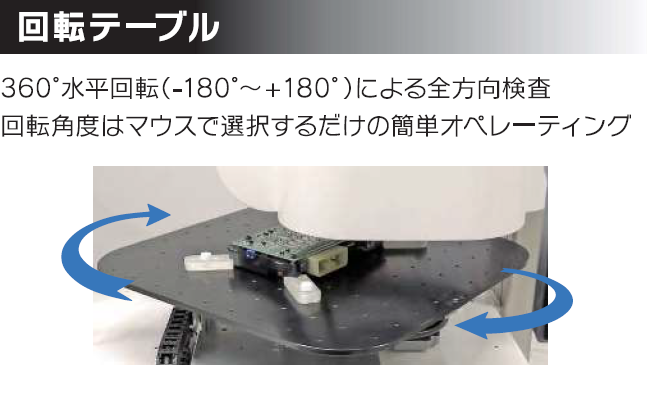

回転テーブル
動作角度
-180°~+180°
駆動方式 パルスモータ駆動 × 3 パルスモータ駆動 × 4
カメラ 5 Mega pixel top camera メイン:5 Mega pixel
    top camera
サイド:3 Mega pixel
    side camera
レンズ    DL照明・ML照明:テレセントリックレンズ 15μm
UV照明:マクロレンズ 19μm
    W照明:マクロレンズ 25μm
メイン
テレセントリックレン
:15μm

サイド
マクロレンズ : 15μm
視野範囲 15μm : 36 × 30 mm
19μm : 46 × 38 mm
25μm : 60 × 50 mm
メイン
15μm : 36×30mm
サイド
15μm : 約30×30mm
照明 DL照明(白色+サイド赤+同軸落射)or ML照明(RGB + 同軸落射)
/  UV照明(白色+UV)  / 白色照明
白色 + サイド白
+ 同軸落射
ワーク間クリアランス DL照明 60mm / ML照明 30mm
/ UV照明 60mm / 白色照明 60mm
40mm
検査方式 パターンマッチング / ヒストグラム / カラーマッチング
検査項目 部品有無・色違い・ラベル有無・極性・ブリッジはんだ領域・異物・文字・傷・
汚れ・バーコード読み取り・誤部品・コーティング剤の塗布有無・禁止エリア飛散
部品有無・色違い
・ラベル有無
・誤部品・極性
・異物・文字・傷
・汚れ・
バーコード読み取り
作業環境 周囲温度: 15 - 30℃ / 相対湿度: 20 - 90%(結露なきこと)
/ 標高: 1,000m以下
※1 稼働ダクトを含まず ※2 横幅(W)はハンドル部含む
※3 i22X-200のみピントフォーカス最下面 H30mm(H30mm以下の検査対象はワーク嵩上げの必要有り)
※4 治具+ワークの総重量

※上記仕様は予告なく変更する事があります。予めご了承ください。必ず購入前に確認をお願いします。
