レーザマーカ装置
LMXシリーズ
粉塵低減により現場環境の改善
メンテナンス低減によるランニングコスト削減
製品紹介
- 固有の製品情報を印字し、製造履歴・検査結果・出荷情報と紐付け
- 基板反転による両面印字が可能
- カメラ搭載で位置補正や印字前後の検査機能搭載
- 簡単ティーチングによる作業時間の短縮を実現
- 一括印字エリア 330×330mm (Mサイズ装置)

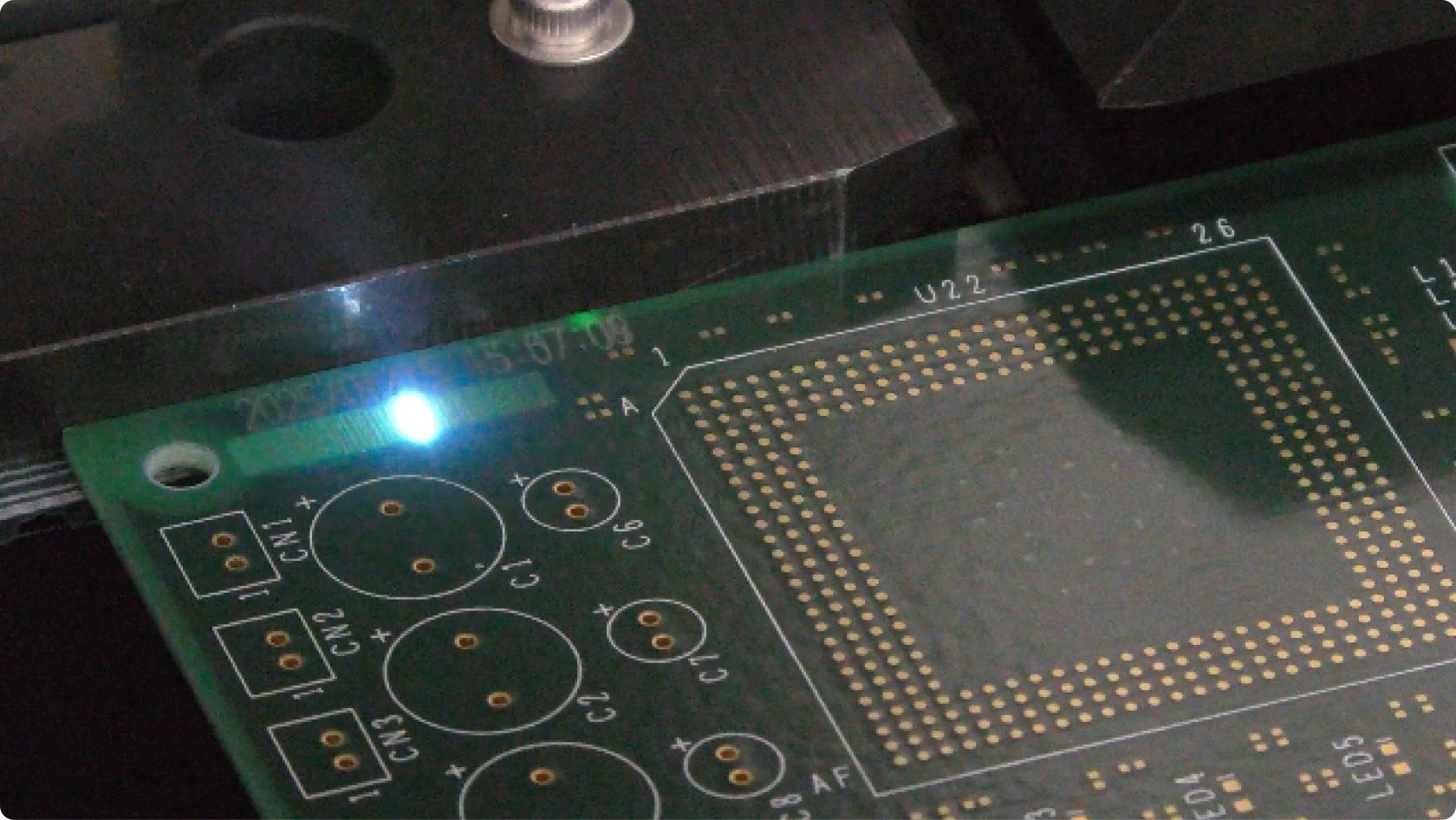

レーザーマーカ印字事例
本装置で検査可能な一例をご紹介。サンプル基板での検証も承っております。
実装基板
シルク印字
金属面の印字
レーザーマーカーの特長
Features 01

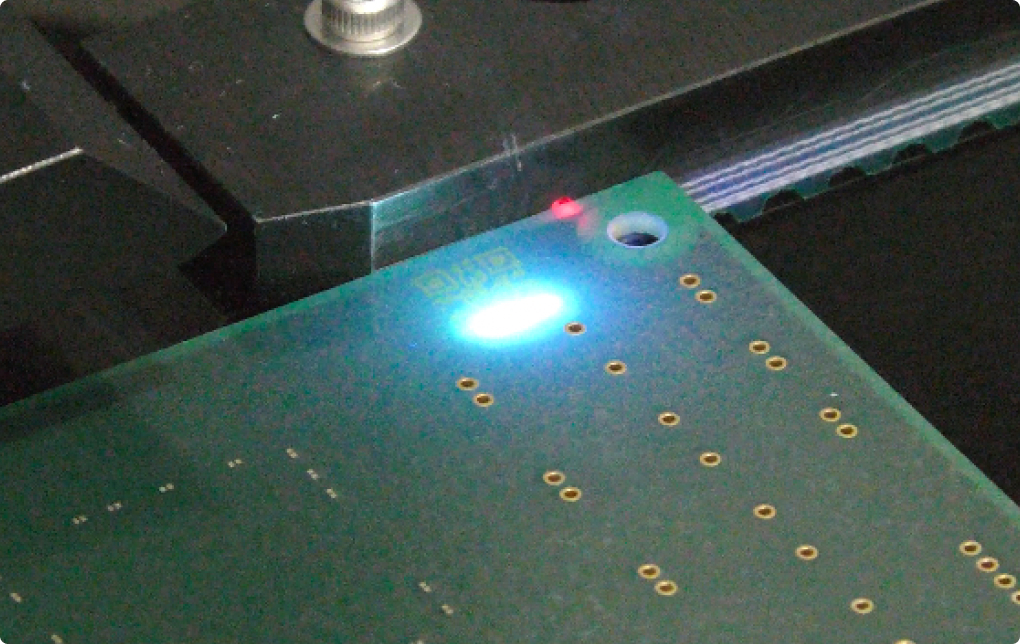

粉塵低減による現場環境の改善（UVレーザ搭載時）
UVレーザはダメージレスにより、印字時に生じる粉塵が大幅低減されるため、Co2レーザよりも現場環境が改善できるメリットがあり、高性能集塵機を使用する必要がありません。集塵機のフィルタ交換頻度も低減し、メンテナンス費用を削減できます。
Features 02

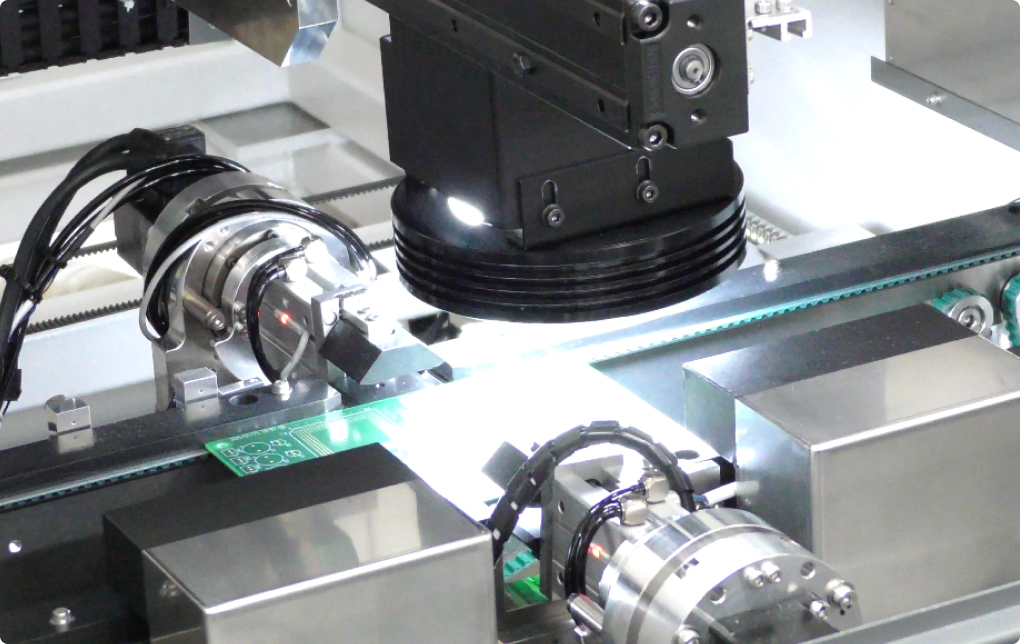

カメラ・照明ユニットによる高解像画像で検査機能搭載
8メガピクセルカメラと白色照明を搭載し、高画質な基板全景画像をもとに印字設定が簡単に行えます。
印字前の二重印字チェック、印字後の読み取りテストなどカメラを使用した様々な機能を搭載しています。
Features 03
ぽかミス防止 位置補正・面認識・セット方向確認

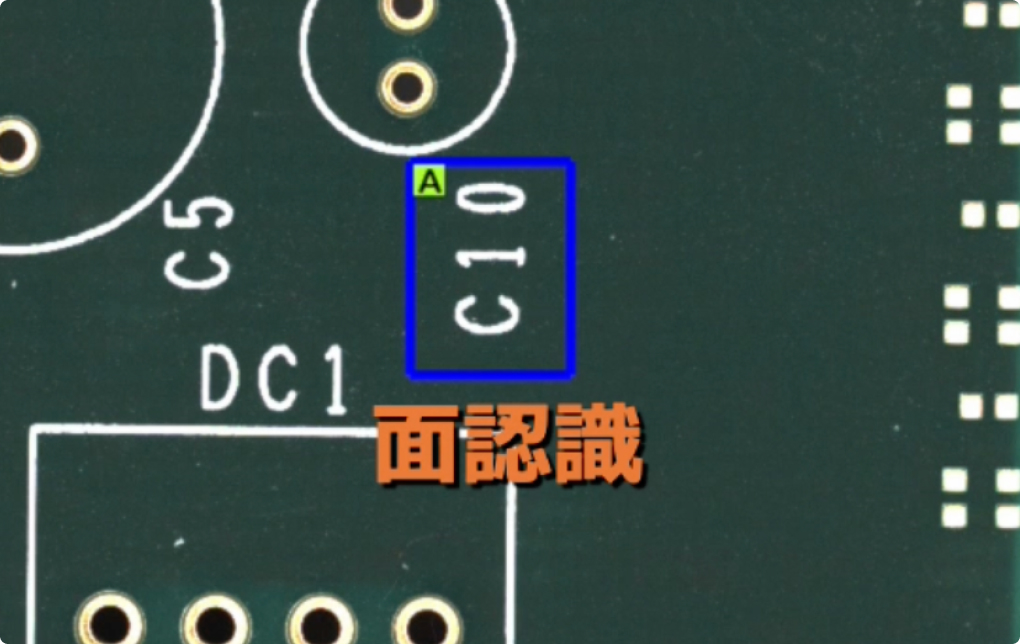

画像による面認識機能・基板セット方向の検査が可能です。

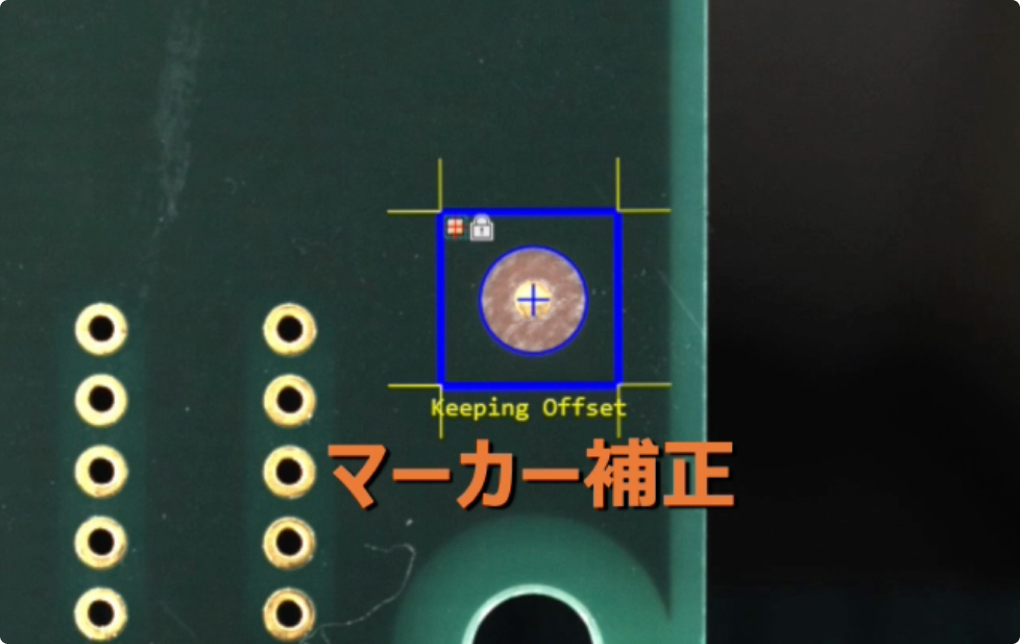

レーザ印字前には、基準マークを認識し位置補正を行いますので、印字位置のズレ防止が可能です。
Features 04

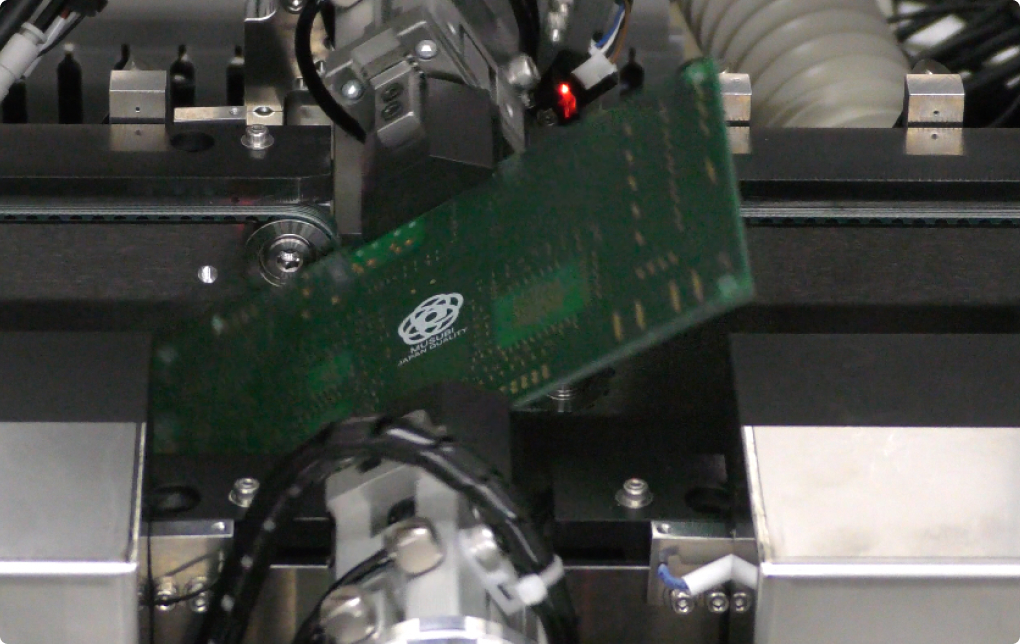

基板反転による両面印字可能
基板反転機構は、レーザ直下の中央部で回転できる構成を採用し、片面印字後すぐに基板を反転させ裏面にレーザ印字します。
基板排出時はどちらを上面にして排出するか指定が可能です。
Features 05

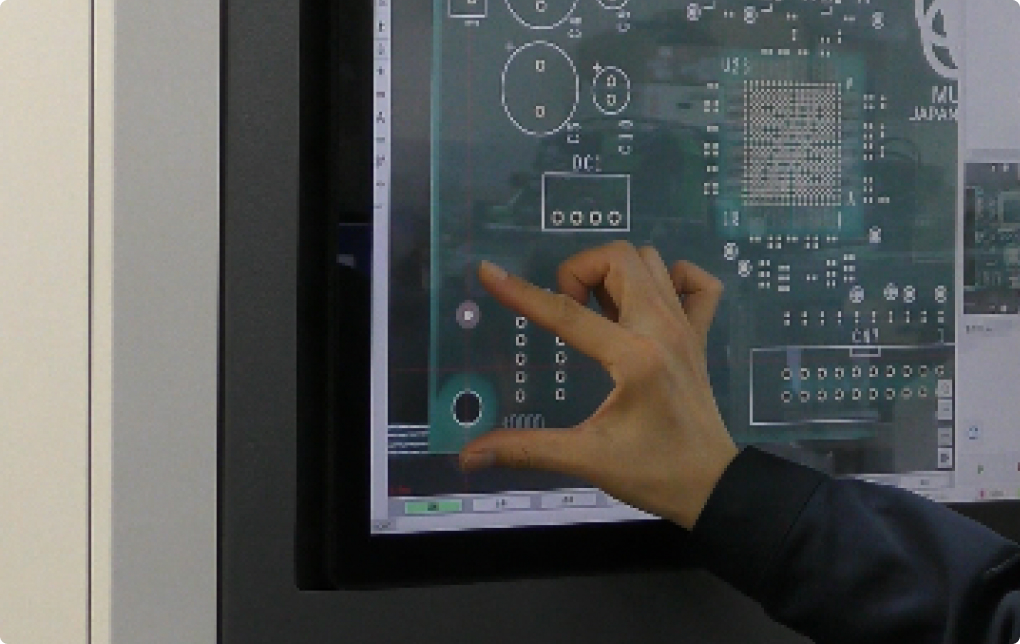

簡単ティーチング
外観検査機のような自由な操作性。カメラ移動や印字位置の指定など、マウスドラッグ操作で簡単に設定ができます。
印刷条件をライブラリー化し、ティーチング時間を大幅短縮。さらにタッチパネル対応で現場の作業性と効率化を実現させます。
基板設計データから座標を読み込み、印字位置の指定ができる機能を搭載しています。
オプション
検査運用を最大限に活用するためのオプションをご用意しております。
工数削減、品質改善に向けてご活用ください。
オフラインティーチング
検査装置を止める事無く検査データを作成可能。検査装置と同じ画面で、オフラインで検査データ作成が可能です。
検査直後の不良画像を自動保存し、OLTでデバック作業が行えます。(X02Wは対象外)
また、社内トレーニング用途としての活用が出来ます。
※別途検査機同等のPC必要

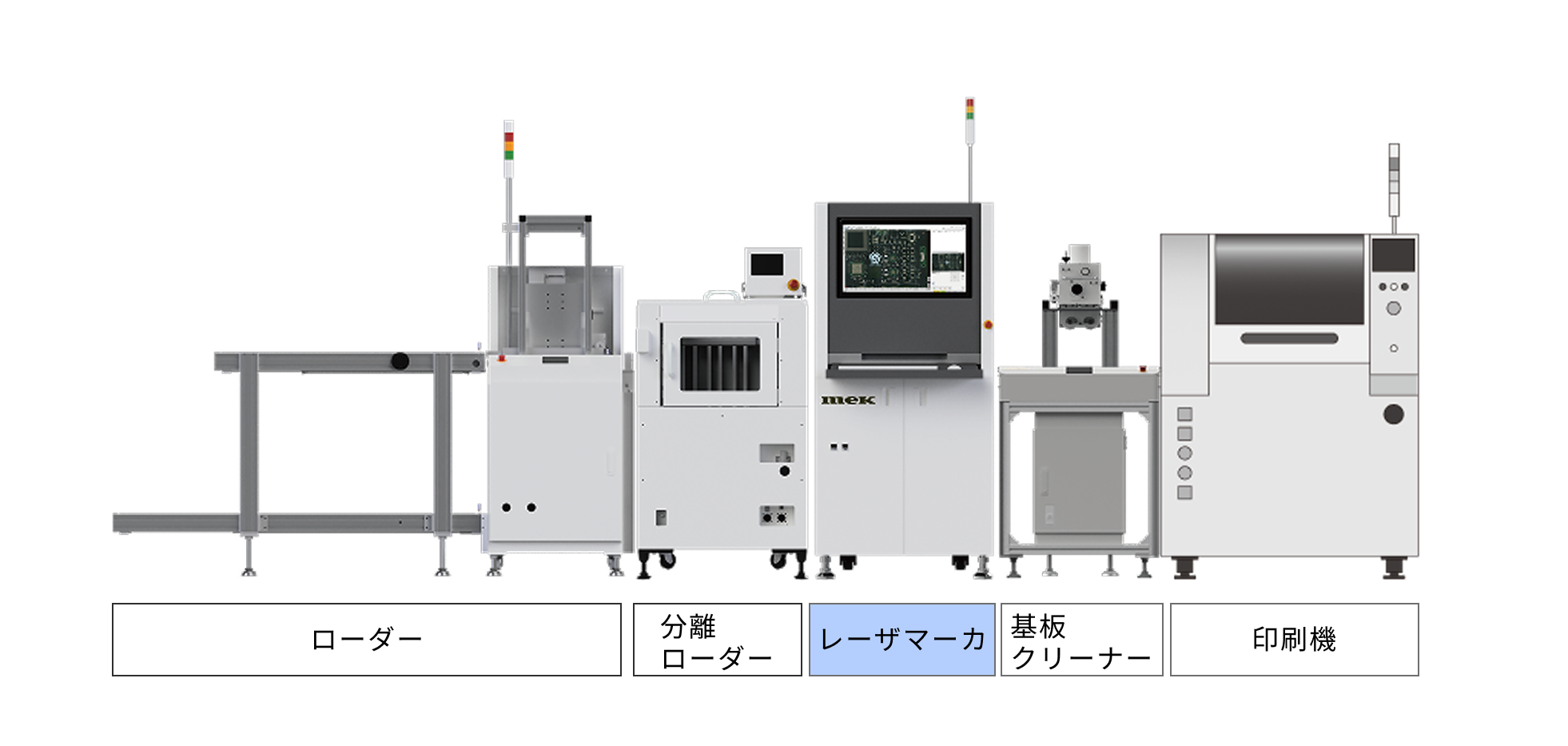

レーザーマーカ運用イメージ
高精度で安定品質
高精度・高速対応のレーザマーカをラインに組み込むことで、製造工程内でのリアルタイムなマーキング（印字）を実現。弊社の分離ローダーと連携し、基板セットの工数を削減。省人化・効率化を実現し、現場の負荷を大幅に軽減します。
レーザーマーカ仕様
LMXR-350L
|
|
外形寸法 | W800 D1200 H1700 mm |
本体重量 | 500 kg |
電源 | 本体：単相 AC 200 V - 240 V 周辺機器(レーザ・PC・モニタ)：AC 100 V |
適応基板サイズ | Mini : 50 x 50 mm Max : 350 x 250 mm |
基板重量 | Max:2.0 kg |
実装制限 | 上面 30 mm、下面 30 mm |
カメラ | 8 Mega pixcel top camera |
照明 | 白色LED |
消費電力 | 1000 W（PCを含む） |
コンベアスピード | 10-500 mm/sec |
基板固定方式 | 基板外形押さえ式 |
検査対象基板厚 | 0.6～3.0 mm (※3mm以上はカスタム対応) |
エアー | 0.4 MPa |
レーザ | UVレーザ、CO2レーザ |
種類 | UV：UV(YV04) 2.5 W 強制エアー冷却 CO2：CO2 30 W 強制エアー冷却 |
波長 | UV：0.355 μm CO2：10.6 μm |
クラス | UV：Class 4 CO2：Class 4 |
スポットサイズ | UV：0.01 mm CO2：0.14 ｍｍ |
一括印字エリア | UV：330 x 330 x 42 mm（Zスキャナ搭載） CO2：300 x 300 x 42 mm（Zスキャナ搭載） |
スキャンスピード | UV：最大8000mm/s CO2：最大6000mm/s |
最小バーコード印字サイズ | 2Dコード：セルサイズ0.1mm QRコード：16文字以下で縦横0.21mm データマトリクス：9文字で縦横0.16mm |
検査項目 | 面認識・印字内容（１次元、２次元コード・数字・英文字） |
集塵機 | 各種選択 |
