搬送設備
コンベア各種
マランツエレクトロニクス社製品と連結し自動段取りが可能
製品紹介
実装ラインには欠かせない搬送設備。SMTライン/DIPラインはもちろん、バッチ生産など様々な用途に導入できます。
また、マランツエレクトロニクス社製の検査機・レーザマーカ・基板クリーナー等との連結により自動段取り替えにも対応できます。
ラインナップ
※カスタム対応可能
※外観及び仕様内容については、改良のため予告なく
一部を変更することがありますのであらかじめご了承ください。
ローダー MEL
アンローダー MEU
中間コンベア MCV
作業者コンベア MCV
分離ローダー MED
製品
Product 01
型式：MEL

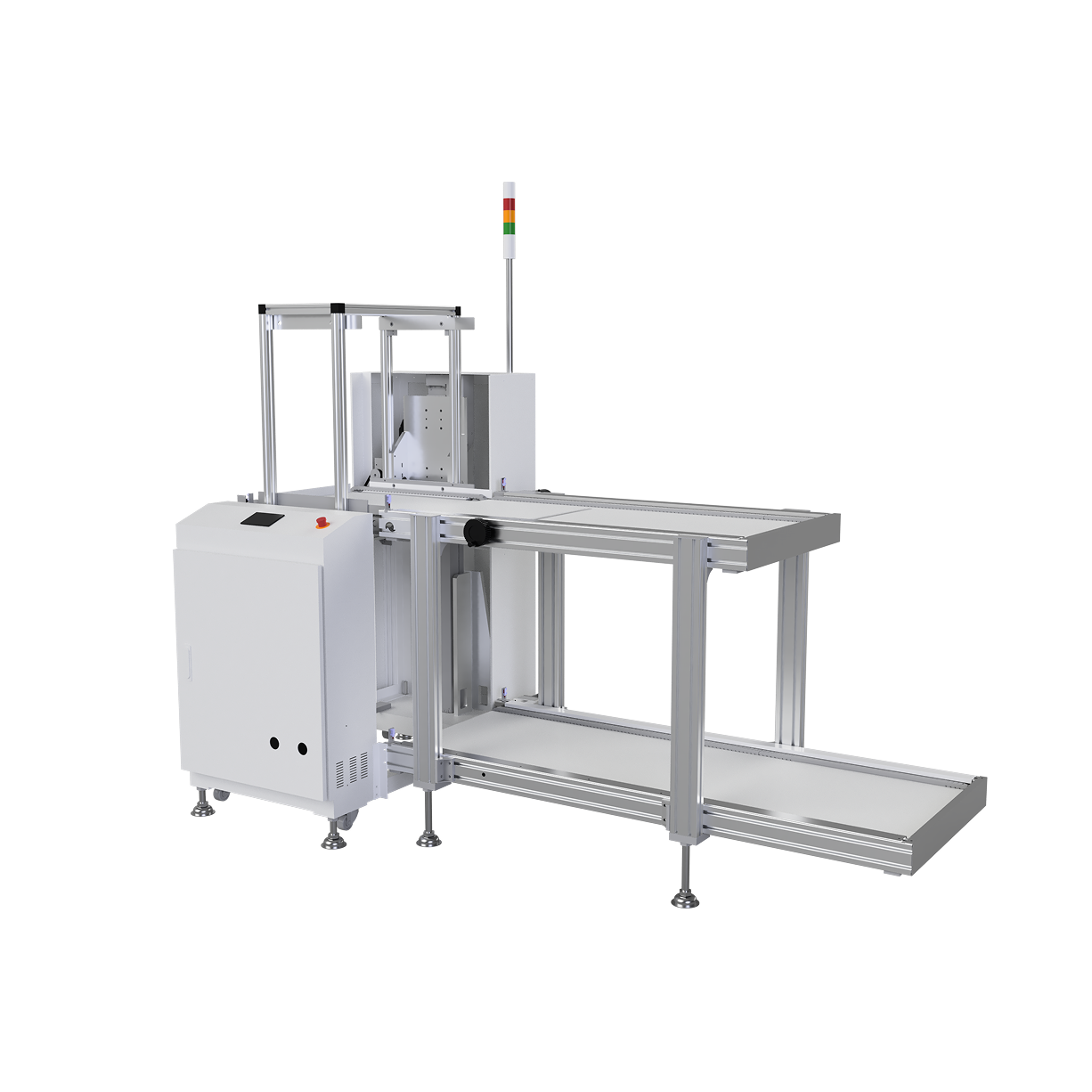

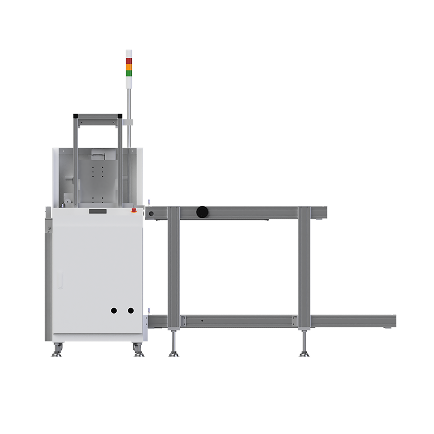

ローダー
マガジンにセットされた基板をプッシャで1枚づつ送り出します。
タッチパネル搭載。
対応サイズ : Mサイズ/Lサイズ/ML共用
| 型式 | 対応基板サイズ / 厚さ |
|---|---|
| MEL-350 | 350×250mm / 基板厚0.4〜3mm |
| MEL-510 | 510×460mm / 基板厚0.4〜3mm |
| MEL-350-510(ML共用) | 510×460mm / 基板厚0.4〜3mm |
Product 01
型式：MEU

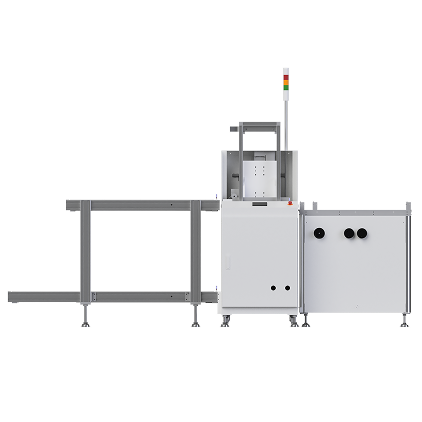

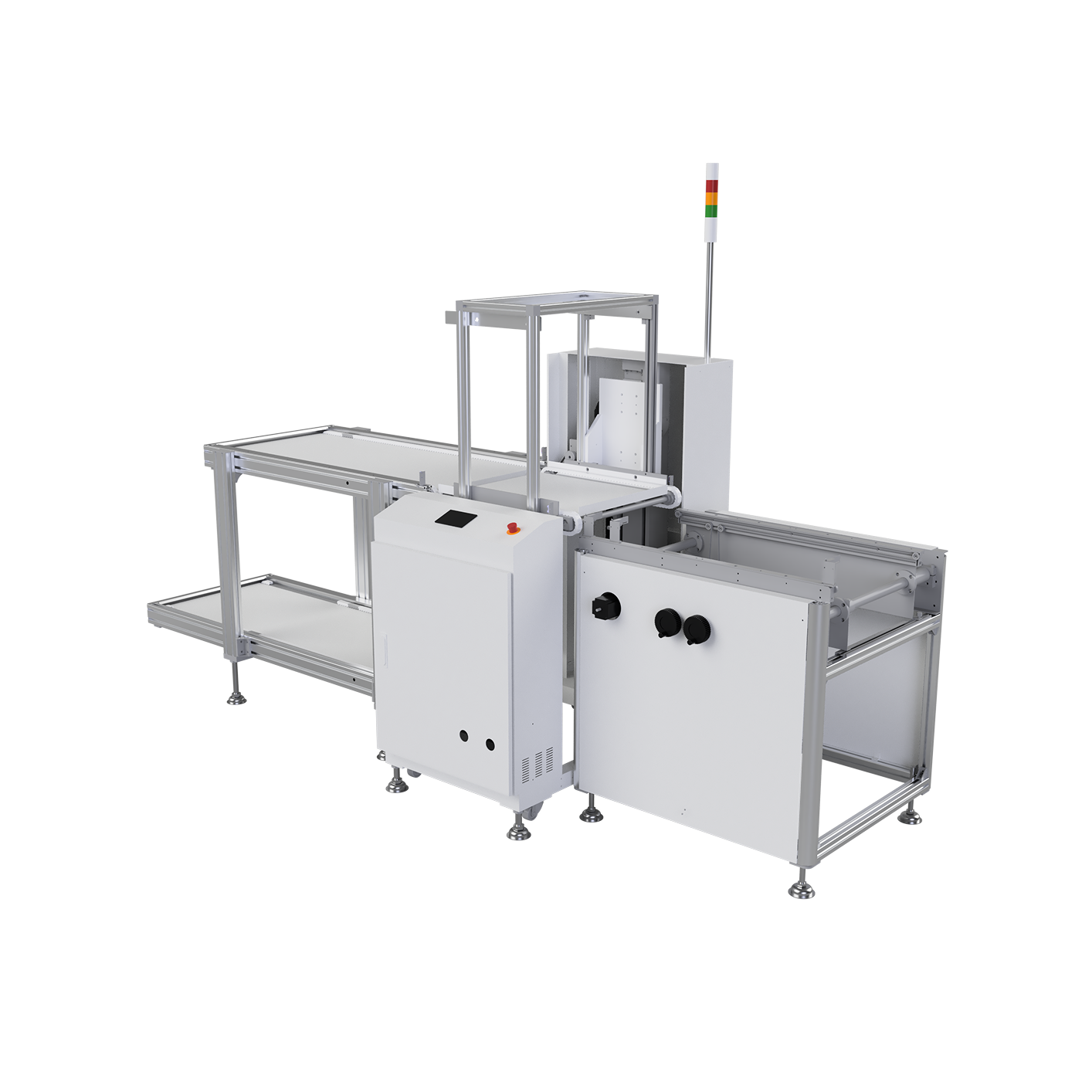

アンローダー
上流装置から流れてきた基板を1枚ずつマガジンラックへ収納します。
タッチパネル搭載。
対応サイズ : Mサイズ/Lサイズ/ML共用
| 型式 | 対応基板サイズ / 厚さ |
|---|---|
| MEU-350 | 350×250mm / 基板厚0.4〜3mm |
| MEU-510 | 510×460mm / 基板厚0.4〜3mm |
| MEU-350-510(ML共用) | 510×460mm / 基板厚0.4〜3mm |

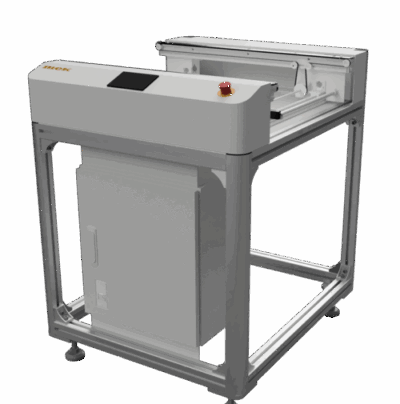

Product 03
型式：MCV

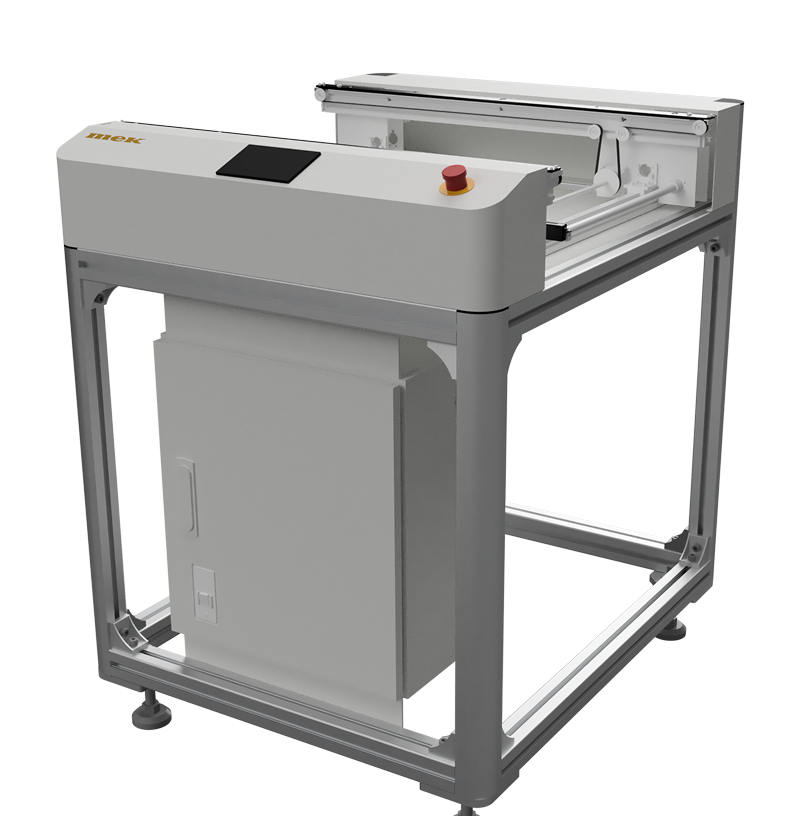

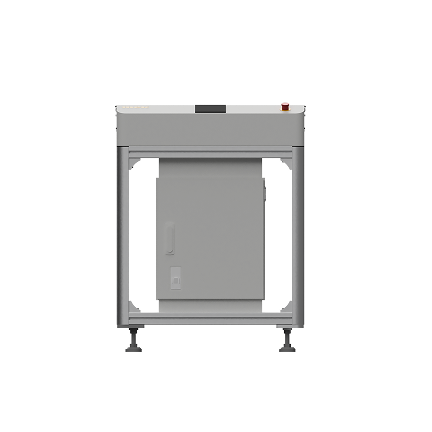

中間コンベア
シンプルな設計の中間コンベア。
検査機と連動しコンベア幅の自動切り替えが可能。段取り替えの時短に貢献できます。
対応サイズ : Mサイズ/Lサイズ/LLサイズ
| 型式 | 対応基板サイズ / 厚さ |
|---|---|
| MCV-350 | 350×250mm / 基板厚0.4〜3mm |
| MCV-510 | 510×460mm / 基板厚0.4〜3mm |
| MCV-650 | 650×550mm / 基板厚0.4〜3mm |

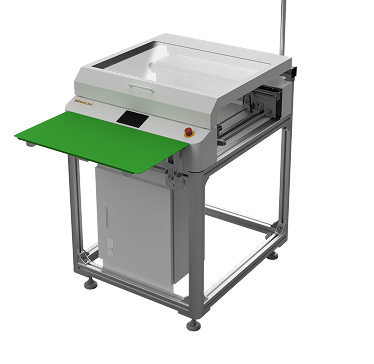

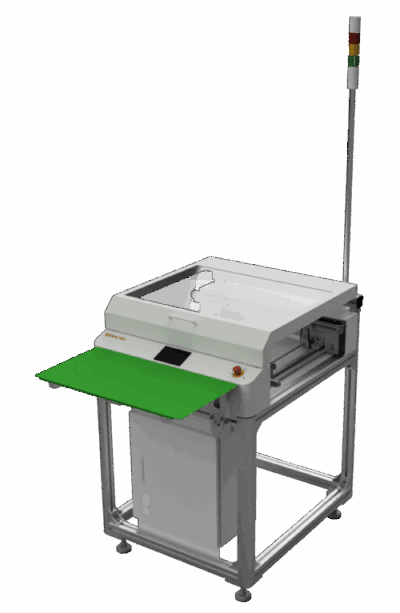

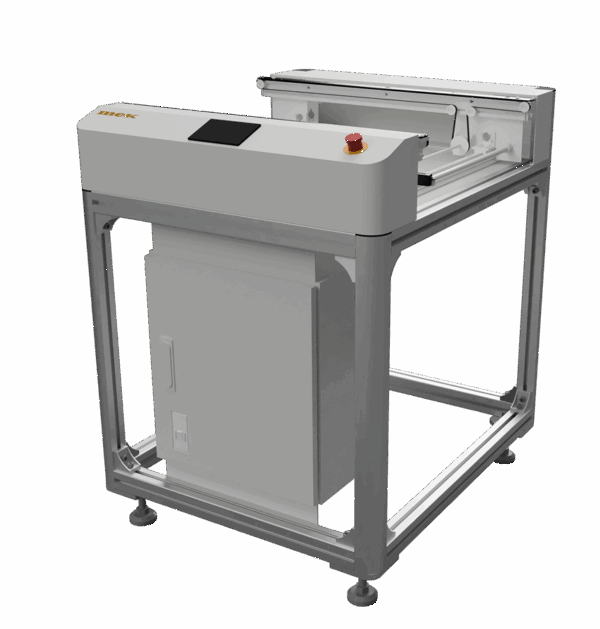

Product 04
型式：MCV

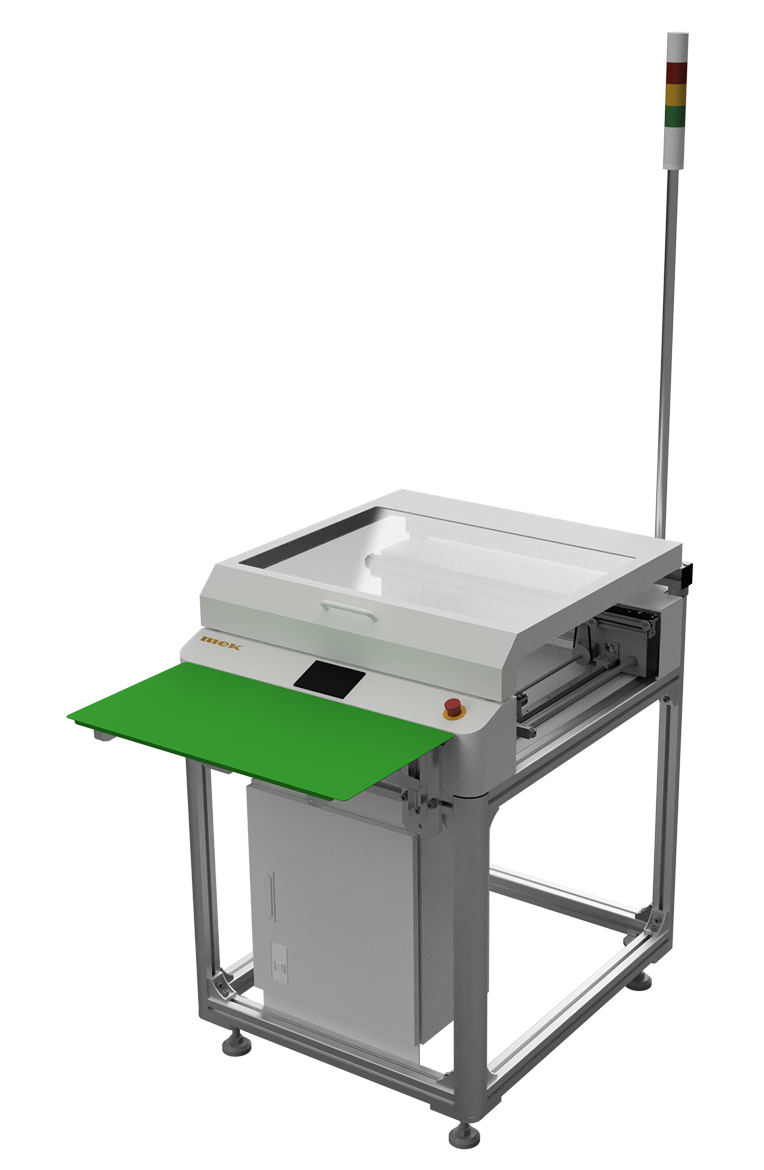

作業者用コンベア
コンベア手前側に開閉式の作業台を完備。検査機からの信号を受け取り、NG基板を作業コンベア上で停止させて、不良基板の確認が行えます。
例えばリフロー前に設置し、検査機で検出した搭載不良をその場で目視確認やリペア作業が行えます。安全カバー(インターロック付)とパトライト装備。
対応サイズ : Mサイズ/Lサイズ/LLサイズ
| 型式 | 対応基板サイズ / 厚さ |
|---|---|
| CV-350 | 350×250mm / 基板厚0.4〜3mm |
| CV-510 | 510×460mm / 基板厚0.4〜3mm |
| CV-650 | 650×550mm / 基板厚0.4〜3mm |

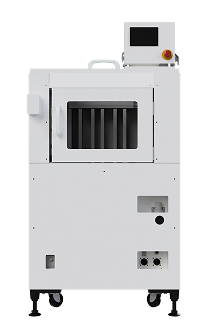

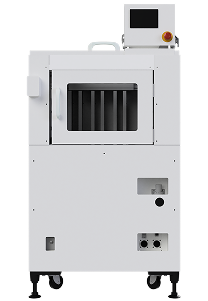

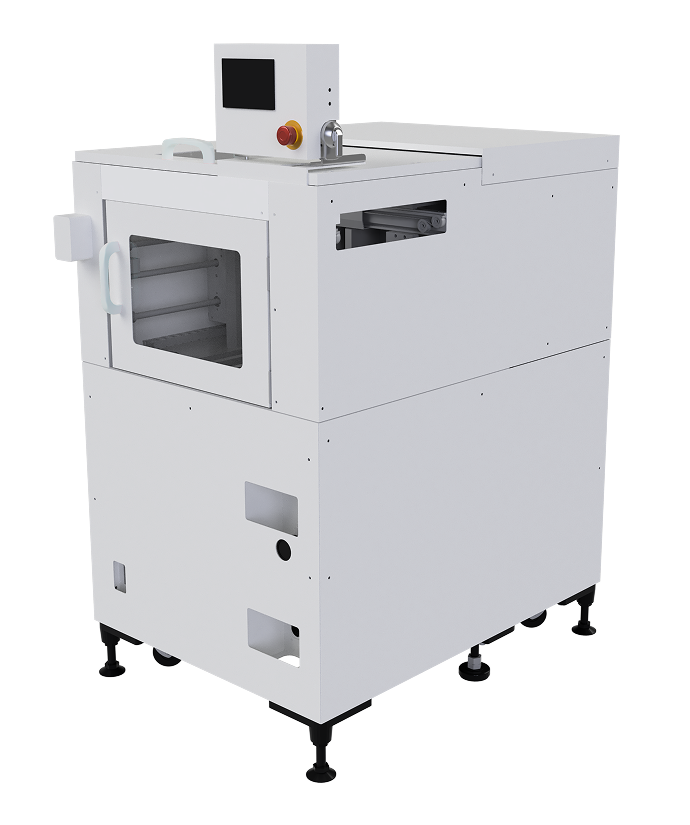

Product 05
型式：MED

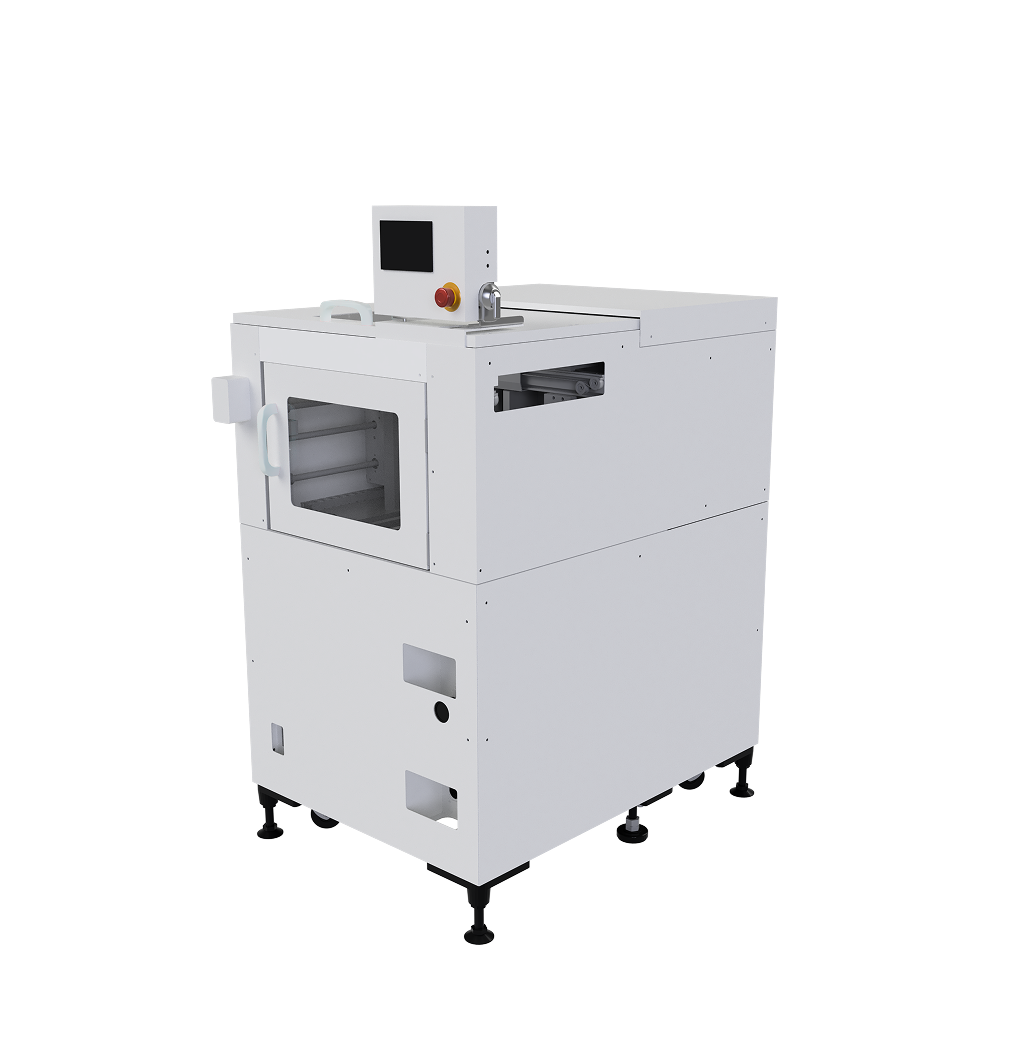

分離ローダー
生基板(ベアボード)を直積みセットできるコンパクトな分離ローダーです。
吸着パッドではなくエレベータ方式のため、吸着パッドの位置調整が不要で作業時短に貢献できます。
パスモードでローダーとの共用運用が可能です。
対応サイズ : Mサイズ/Lサイズ
| 型式 | 対応基板サイズ / 厚さ |
|---|---|
| MED-350 | 350×250mm / 基板厚0.5〜3mm |
| MED-510 | 510×460mm / 基板厚0.5〜3mm |

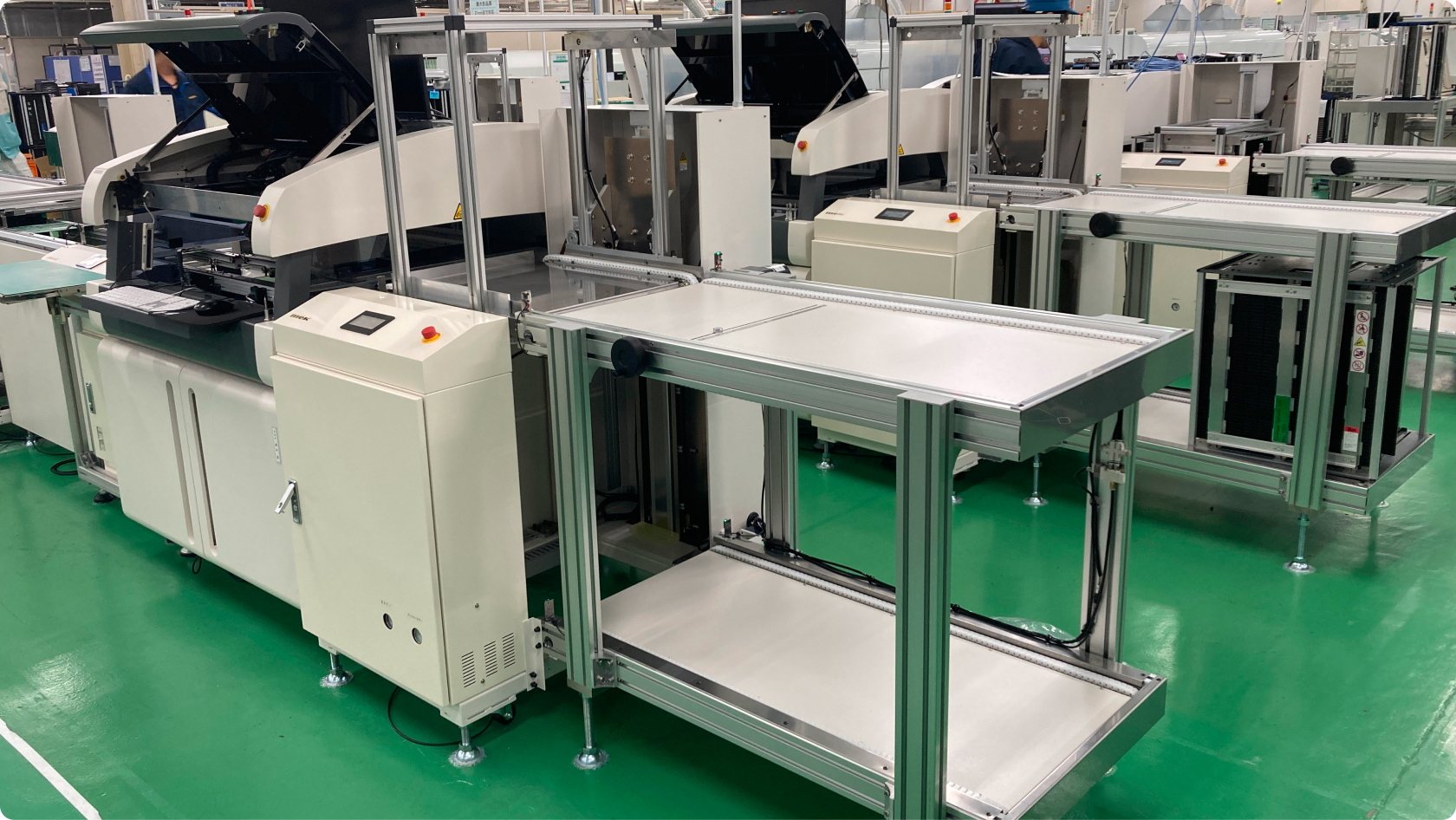

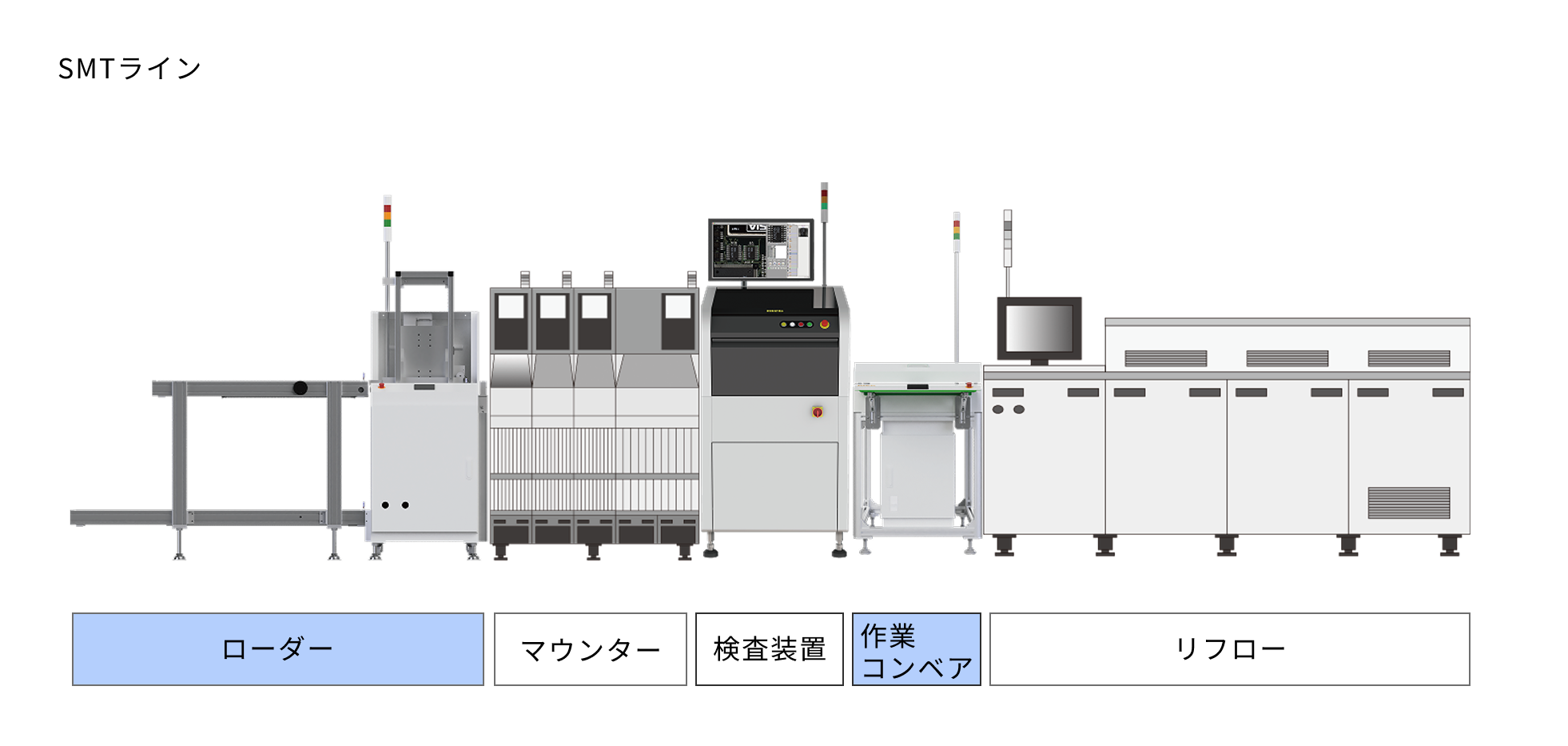

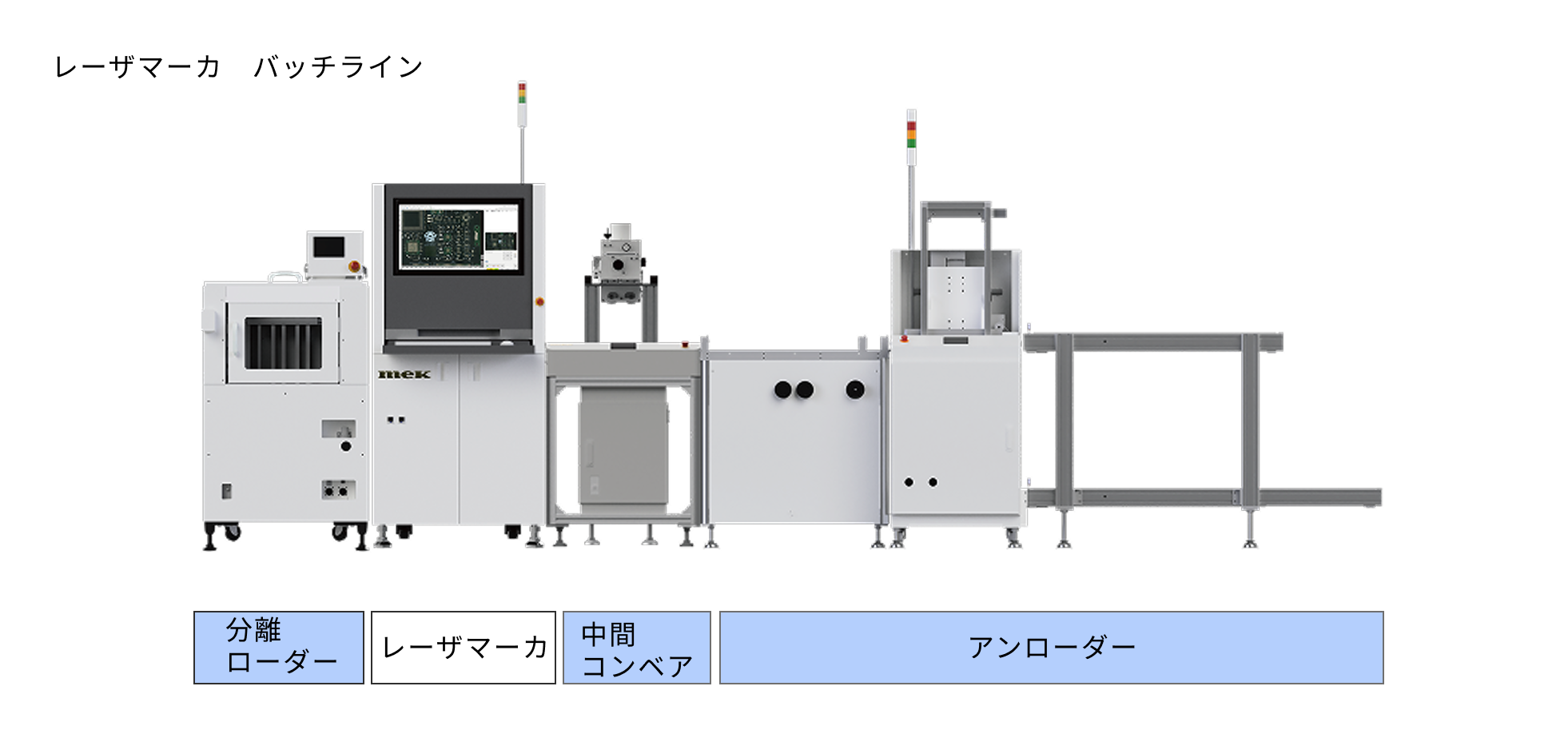

運用イメージ
検査機とのスムーズな連携
弊社のコンベアソリューションは、検査装置との最適な連携を実現。製品搬送から段取り替えなど自動化し、作業者の負担を軽減するとともに、検査ライン全体のスループット向上に貢献します。コンベア上で基板識別（バーコード・QRコード読み取り）し、検査プログラム自動切換えや検査結果の紐づけなどトレーサビリティシステム運用も可能です。
