多機能検査装置
i22Xシリーズ
- 卓上型
- ユニット型
高さクリアランスを確保し組み立て後の検査に最適
自動化により安定した検査と検査結果のトレーサビリティを確率
製品紹介
製造現場での目視検査は、不良流出の可能性や検査結果のトレーサビリティが確保できません。ケーシング後の検査では、ワーク設置スペースやクリアランス対応に問題があります。 自社でロボットとカメラを装置化しても、装置立上げに時間が掛かってしまいます。i22Xシリーズは、この様な問題を解決できる検査装置です。
- 卓上型で３種類のロボットサイズ、４種類の照明から組み合わせ可能
- ティーチングペンダントレスで検査ソフトから直感的操作が可能
- Z軸標準搭載し、組み立て後の立体物へもピントフォーカスを可変し最適な画像を取得
- i22XDA-300は2方向のアングルカメラとワーク回転が可能なターンステージを搭載
- CatchSystem(オプション)導入で検査結果のトレーサビリティを確立
検査事例
本装置で検査可能な一例をご紹介。サンプル基板での検証も承っております。
ネジ有無
トレイ欠品
レーザー印刷の文字
打痕
欠け
キズ
DIPはんだ検査
DIPブリッジ
PIN有無
赤目
部品違い
LED点灯
文字検査
塗布有無
禁止エリア飛散
部品検査
極性検査
ラインナップ
卓上型
多品種少量の検査にも対応しやすいコンパクトなデスクトップタイプ。
上位機種と共通ソフトによりあらゆる検査テンプレートが使用できます。
治具はユーザー様でご用意となりますのでワークに応じてご準備ください。
オプションでベースプレート治具、基板の場合は「基板用レール治具」をご用意しております。
- ケーシング後の外観検査や基板を組み込んだユニットの検査に最適
- 背高部品のDIP挿入検査や、小型量産基板のはんだ面検査も可能
- i22XDA-300は、2方向アングルカメラを搭載し斜視検査が可能。さらに360°水平回転のターンテーブルにより多角検査が可能

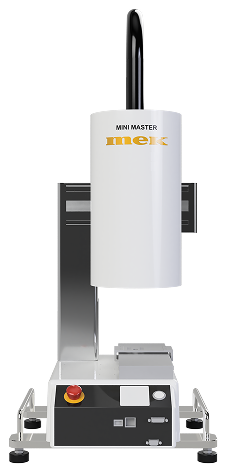

i22X-200

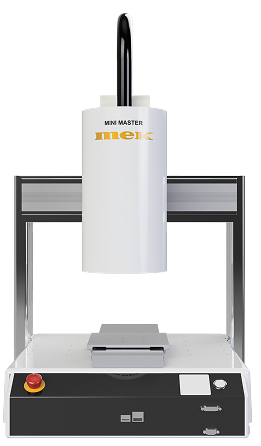

i22X-300

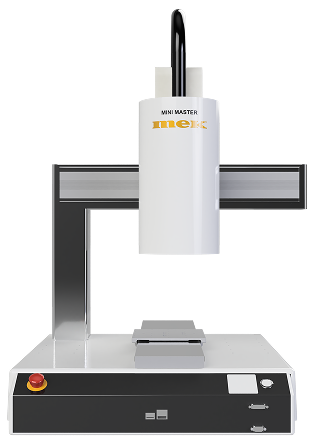

i22X-500

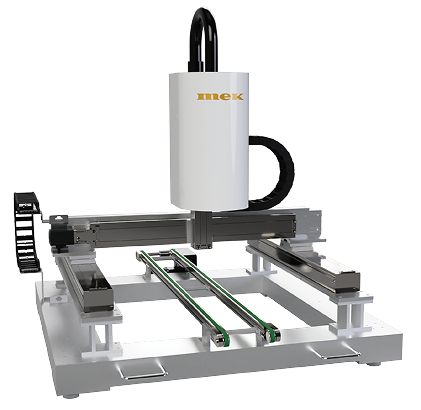

i22XDA-300ユニット型
従来のi22X検査性能をそのままに、直行ロボットタイプをご用意。ロボット、制御PC、検査ソフトウェアがオールインワンセット。
ロボットストロークは300mm/400mm/500mmから選択可能です。 ※カスタムストロークは別途お問合せください。
- ライン組み込み型検査ユニット
- 既存コンベアの上に設置しインライン化が可能
- USER I/Oインターフェイス対応 検査開始などの動作指示、OK/NG信号出力が可能
i22X-300L/400L/500L特長
Features 01
専用ラインの検査項目を自動化するための機能
Features 02
検査用途に応じて選べる照明
- DL照明は部品検査、サイド赤照明は文字検査やはんだ検査に使用可能
- ML照明はRGB3段照明でフィレット形状を色付けして撮像、はんだ検査に最適
- W照明は部品検査や文字検査、色違いなどシンプルな検査に最適
- UV照明は蛍光剤入り防湿塗布検査に特化した照明
Features 03
ティーチングペンダントレス
X,Y,Z軸の３軸駆動治具プレートを標準搭載。
動作指令は、クリック・マウスドラックによる簡単操作が可能。
立体物への検査はピントフォーカスを可変し最適な画像の取得が可能。
Features 04
治具について
Y治具テーブルにお客様専用の治具を装着することが可能です。治具は付属しておりません。ワークに応じてご準備ください。
|
装置
|
i22X-200
|
i22X-300
|
i22X-500
|
|---|---|---|---|
|
検査範囲
|
130×190mm
|
260×290mm
|
450×500mm
|
Features 05

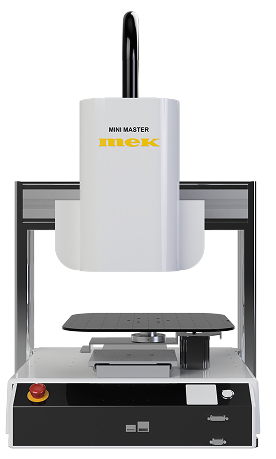

i22XDA-300
従来の直上検査をそのままに、「２アングルカメラ」と「回転テーブル」を搭載し多角検査を実現
Features 06
エリアセンサー付セーフティーカバー（オプション）
アクリルカバーで周囲を囲い、ワーク取り出し口にエリアセンサーを設置。
作業中の衝突事故防止になります。
※イメージ図の為、実際と異なる場合があります。
オプション
検査運用を最大限に活用するためのオプションをご用意しております。
工数削減、品質改善に向けてご活用ください。
CatchSystem
検査で得られた結果をデータベースへ保存し、画像確認が行えます。蓄積したデータを集計し、分析することにより、各装置の稼働状況を把握、不良を抑え生産品質を向上させることが可能です。
Catch Systemは、検査装置からのあらゆる情報を収集し、生産管理におけるトレーサビリティを確立させます。
※別途Win-PC必要
オフラインティーチング
検査装置を止める事無く検査データを作成可能。検査装置と同じ画面で、オフラインで検査データ作成が可能です。
検査直後の不良画像を自動保存し、OLTでデバック作業が行えます。(X02Wは対象外)
また、社内トレーニング用途としての活用が出来ます。
※別途検査機同等のPC必要
運用イメージ
後工程の目視検査を自動化
コンパクトな卓上型のため、オフライン生産、セル生産の検査用途に最適です。
製造現場での目視検査は、不良流出の可能性や検査結果のトレーサビリティが確保できません。自社でロボットとカメラを装置化しても、装置立ち上げに時間が掛かってしまいます。i22Xシリーズは、この様な問題を解決できる検査装置です。
仕様
|
i22X-200
|
i22X-300
|
i22X-500
|
i22XDA-300
|
|
外形寸法 | W420 x D434 x H696 mm | W560 x D587 x H722 mm | W678 x D731 x H822 mm | W560 x D587 x H722 mm |
本体重量 | 26kg | 43kg | 53 kg | 53 kg |
カメラ | 5M | 5M | 5M | メイン：5M サイド：3M |
レンズ | DL照明・ML照明：テレセントリックレンズ 15μm
UV照明：マクロレンズ 19μm W照明：マクロレンズ 25μm | DL照明・ML照明：テレセントリックレンズ 15μm UV照明：マクロレンズ 19μm W照明：マクロレンズ 25μm | DL照明・ML照明：テレセントリックレンズ 15㎛ UV照明：マクロレンズ19㎛ W照明：マクロレンズ 25㎛ | メイン：テレセントリックレンズ ：15㎛ サイド：マクロレンズ：15㎛ |
視野範囲 | 15μm : 36 × 30 mm 19μm : 46 × 38 mm 25μm : 60 × 50 mm | 15μm : 36 × 30 mm 19μm : 46 × 38 mm 25μm : 60 × 50 mm | 15㎛ : 36 × 30 mm 19㎛ : 46 × 38 mm 25㎛ : 60 × 50 mm | メイン 15㎛ : 36 × 30 mm サイド 15㎛ : 約 30 × 30 mm |
照明 | DL照明 or ML照明 / UV照明 / 白色照明 | DL照明 or ML照明 / UV照明 / 白色照明 | DL照明 or ML照明 / UV照明 / 白色照明 | 白色＋サイド白＋同軸落射 |
消費電力 | 350W | 350W | 350 W | 350 W |
コントローラ外形 | W300 x D200 x H150 mm | W300 x D200 x H150 mm | W300 x D200 x H150 mm | W300 x D200 x H150 mm |
コントローラ重量 | 3 kg | 3 kg | 3 kg | 3 kg |
本体・コントローラ電源 | AC 100 V - 240 V / AC 200 V - 240 V (50/60Hz） | AC 100 V - 240 V / AC 200 V - 240 V (50/60Hz） | AC 100 V - 240 V / AC 200 V - 240 V (50/60Hz） | AC 100 V - 240 V / AC 200 V - 240 V (50/60Hz） |
検査対象ワークサイズ | W200 x D200 x H80 mm | W320 x D300 x H100 (mm) | W510 x D510 x H150 mm | W280 x D250 x H40 mm |
最大可搬質量 | 5 kg | 5 kg | 5 kg | 5 kg |
動作範囲 XY軸 | 200 x 200 mm | 320 x 300 mm | 510 x 510 mm | 320 x 300 mm |
動作範囲 Z軸 | 50 mm | 100 mm | 150 mm | 50 mm |
回転テーブル動作角度 | ー | ー | ー | -180 ° - +180 ° |
駆動方式 | パルスモータ駆動 × 3 | パルスモータ駆動 × 3 | パルスモータ駆動 × 3 | パルスモータ駆動 × 4 |
ワーク間クリアランス | DL照明 60 mm / ML照明 30 mm / UV照明 60 mm / 白色照明 60 mm | DL照明 60 mm / ML照明 30 mm / UV照明 60 mm / 白色照明 60 mm | DL照明 60 mm / ML照明 30 mm / UV照明 60 mm / 白色照明 60 mm | DL照明 60 mm / ML照明 30 mm / UV照明 60 mm / 白色照明 60 mm |
移動最高速度XY | - | - | 600 mm/sec | 600 mm/sec |
移動最高速度Z | - | - | 400 mm/sec | 400 mm/sec |
