桌上型多功能检查装置

多功能检查装置(i系列)
将组装后的人眼目视检查自动化

i22X series

制造现场的人眼目视检查不但可能出现不良流出,也无法确保检查结果的可追溯性。
组装后的检查作业需要一定的工作空间和安全间距,
即使自行组装机器手臂和相机,也会耗费大量时间。
i22X系列正是能帮助您解决此类问题的检查装置。

 视频介绍(将跳到优酷播放)



特点

1   主要检查项目
  ・错件
・文字检查(可选配OCR)
・螺丝有无

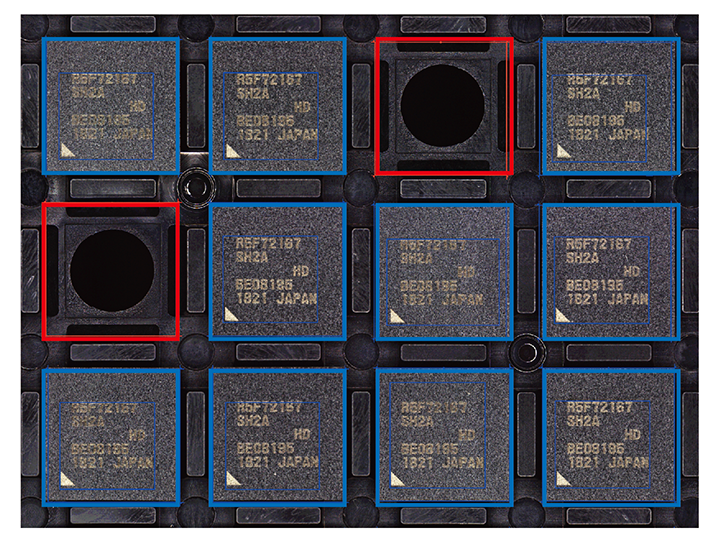

・托盘缺件
・划痕
・凹痕
・DIP焊接检查(未焊接、锡珠、短路)
・含荧光剂的三防剂涂覆检查

部品違い

错件

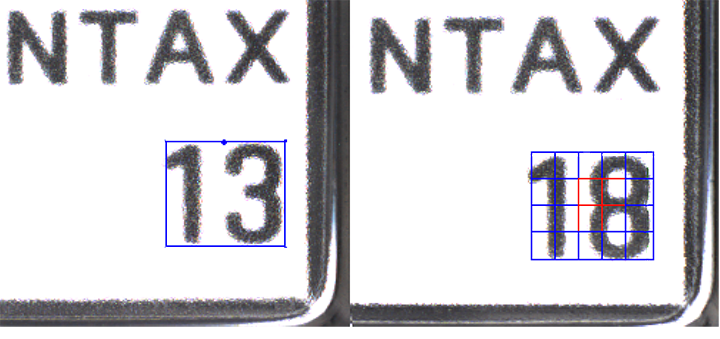

文字检查(可选配OCR)

螺丝有无
キズ  打痕
划痕

凹痕

托盘缺件

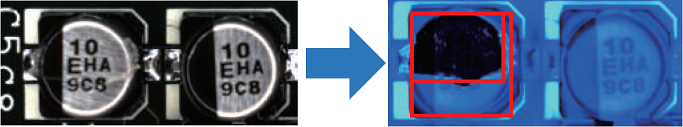

  有无涂覆・禁止区域飞溅检出

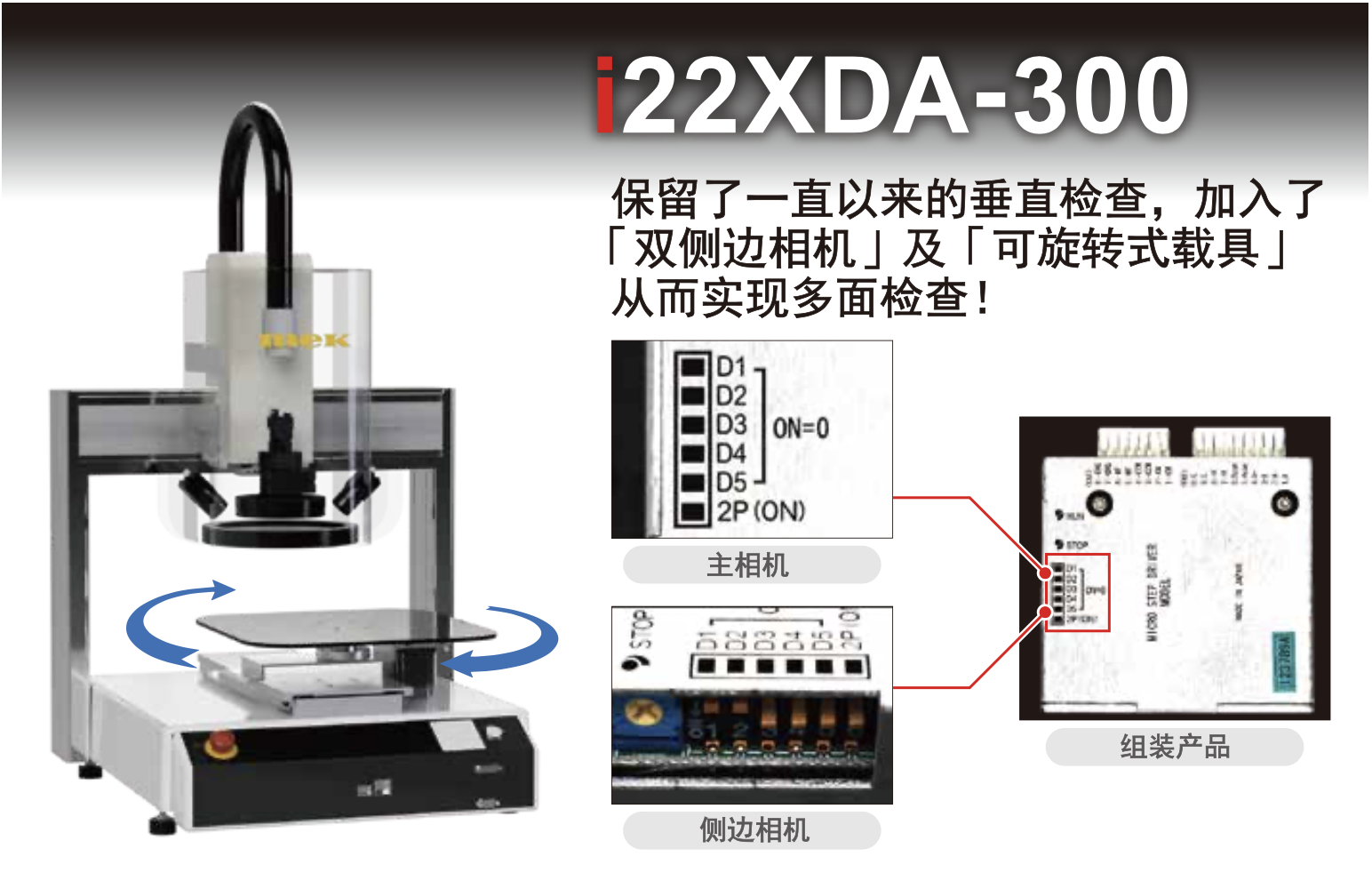

2   i22XDA-300 系列增加




检查实例


DIP开头确认

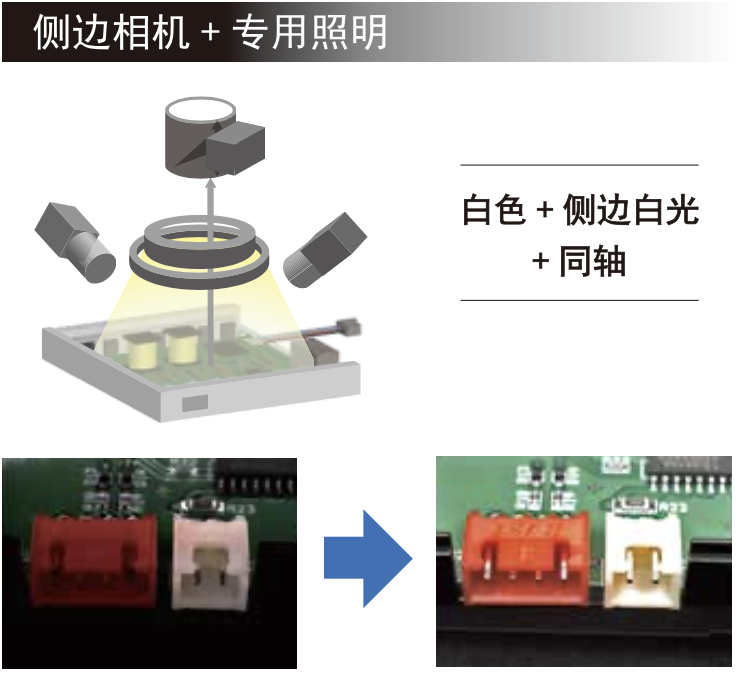

侧面文字检查

侧面产品条码读取

螺丝安装确认

  线材颜色确认 线材插入状态


3   无需机器人操作手柄

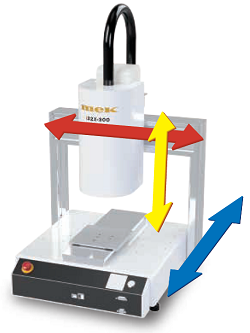

标准配备XYZ轴三轴驱动治具板




  通过检查软件直感操作

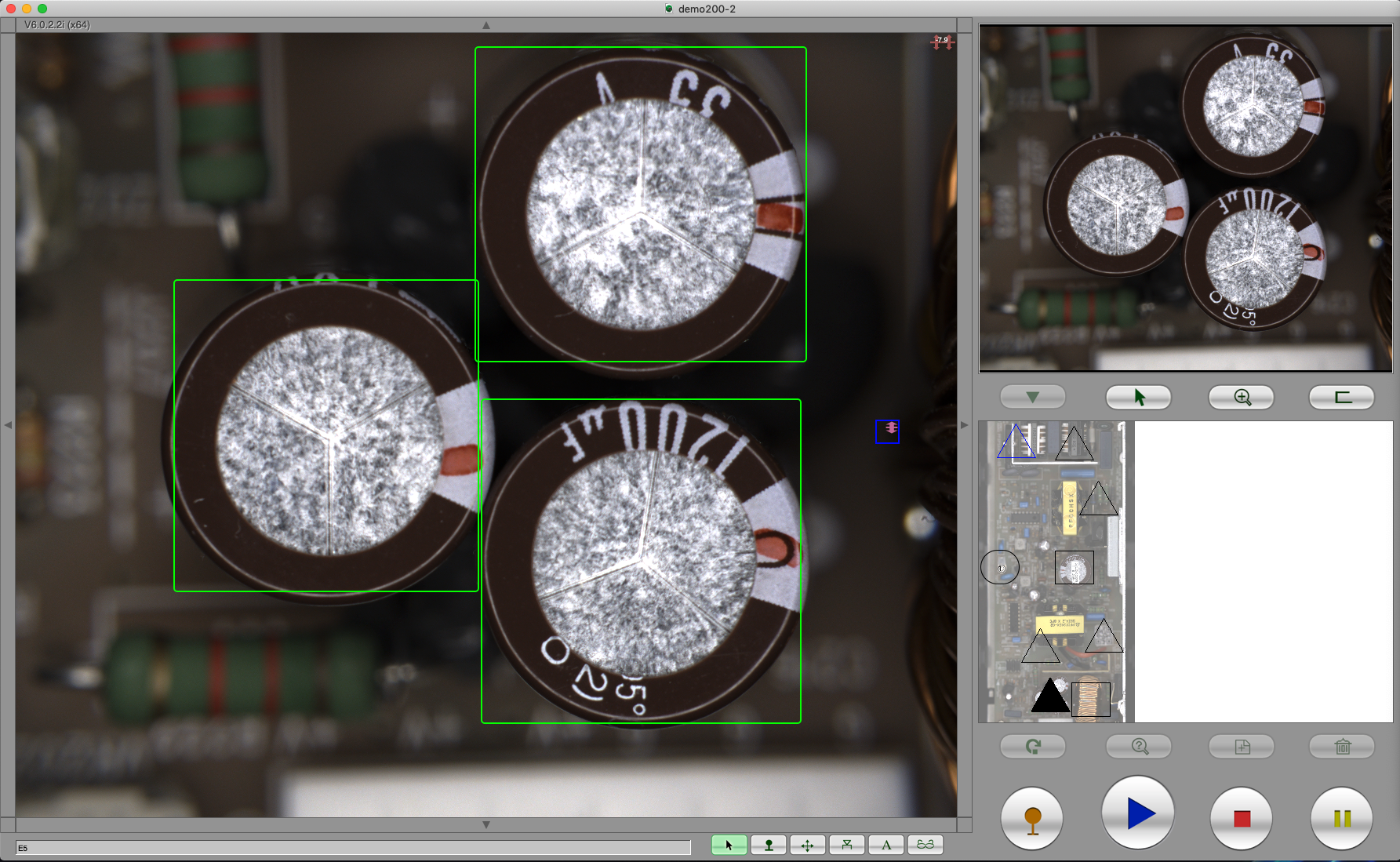

  三轴(XYZ轴)动作指令,只需通过鼠标的点击、拖动即可轻松完成。 operation.png

  Z轴 检查立体零件
  调整焦点以获得最佳图像

  Z轴可移动范围
i22X-200:   50mm
i22X-300: 100mm
i22X-500: 150mm

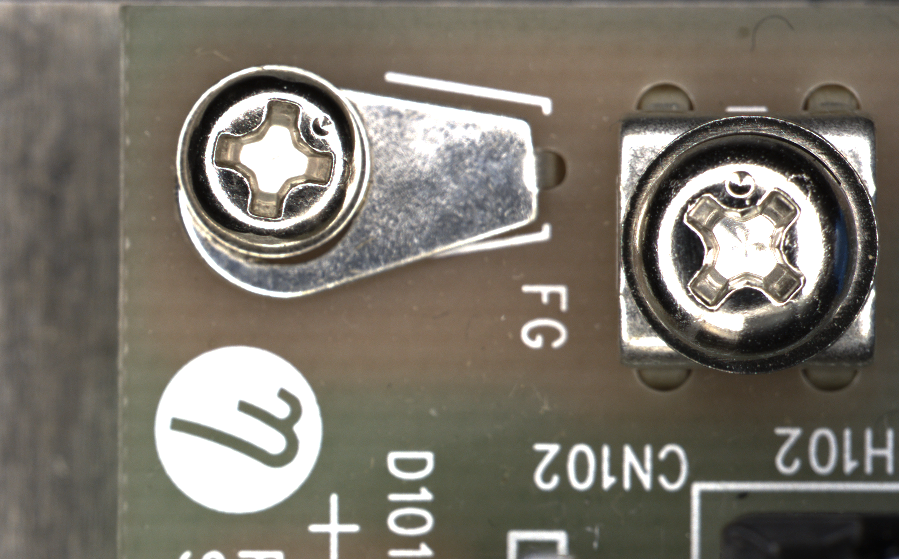

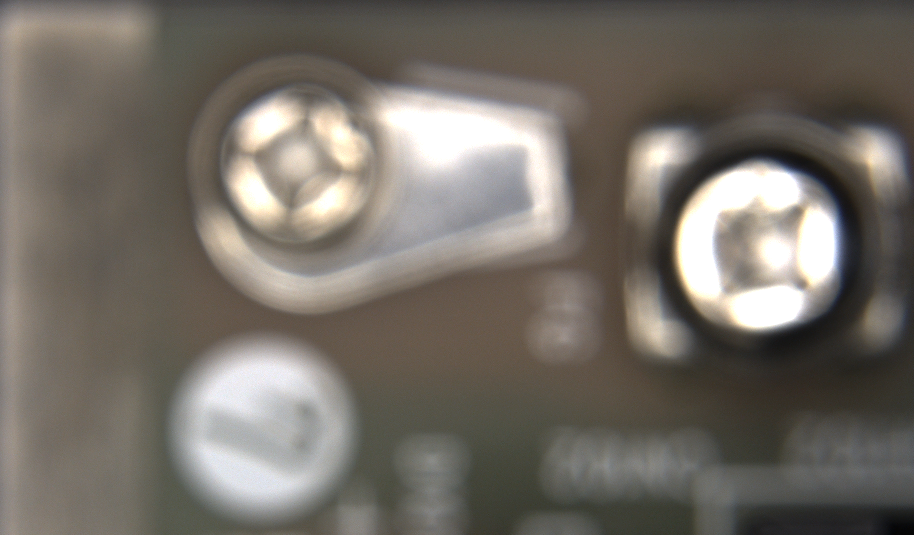

Z1.png 右矢印 Z2.png



4   根据检查需求选择相应照明

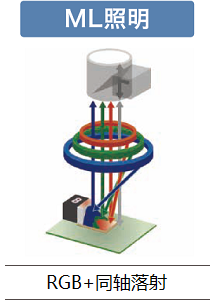

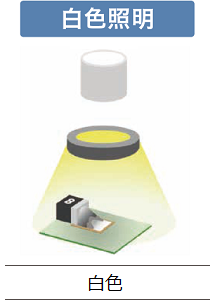

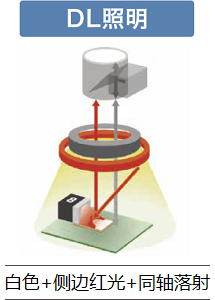

DL照明    ML照明   W照明

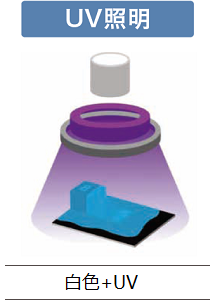

白色照明对应零件检查,侧边红色照明对应文字检查和焊锡检查,同轴落射照明则用于伤痕和凹痕检查等,因而可对应各种各样的外观检查。   RGB 3段照明可将焊锡形状着色后拍摄,最适合进行焊接检查。    通过与微距镜头的组合,可以在广角视野中进行检查。最适用于零件与文字,色差等普通检查。    是专门针对含有荧光剂的三防剂涂覆情况检查的照明。白色照明用于零件检查及原点识别,UV照明则用于涂覆剂检查。

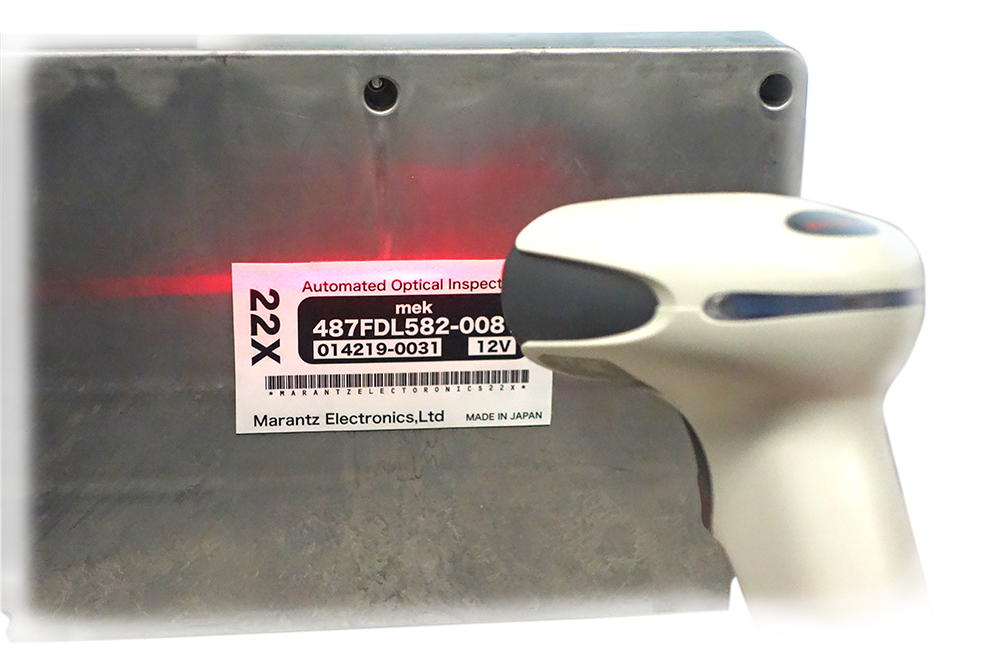

5   可读取各种条形码

  ■ 可向Catch system发送检查结果
■ 可与检查结果互联

   QRコード データマトリクス  マイクロQRコード
  QR code
- Model 2 -
 Data matrix
- ECC200 标准-
 Micro QR
    コード39
  Code 39
  Code 128
  interleaved 2o5
   Interleaved 2 of 5


二维码类型 22X软件标准对应 选配
高性能BC插件
QR code - Model2 -
Data matrix
- ECC200 标准 -
Code 39
Code 128
Interleaved 2 of 5 ×
Micro QR ×



6   USER/IO 交互对应


  ■ 搭载37针D-sub连接器
  可使用输出8点、输入8点的I/O。
可以输出开始检查等的动作指示和检查结果的OK/NG信号。
※使用USER I/O时,开关BOX无法使用。

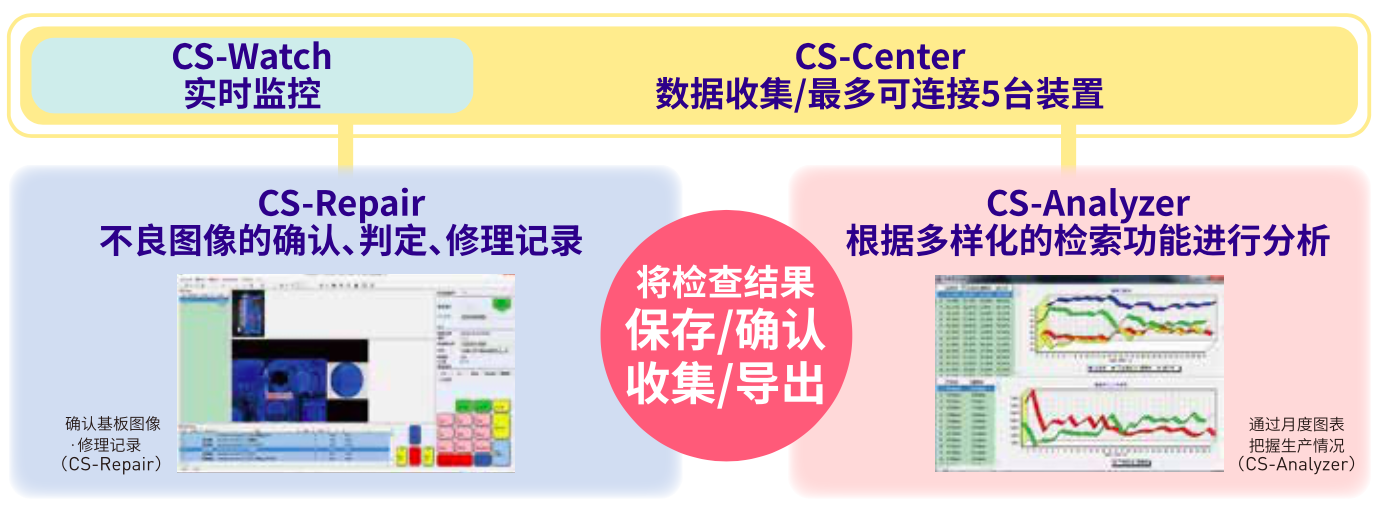

7   Catch system (可选配)




检查结果可追溯




将检查结果保存在数据库中,可进行图像确认。

对已存储的数据进行统计、分析后,可把握各个装置的操作情况,从而抑制不良发生达到提高生产品质的目的。
Catch system可收集来自检查装置的所有情报信息,确立生产管理的可追溯性。




  ■ 通过调用条形码,可将目标工件与检查数据相匹配
  只要用条形码阅读器读取工件的条形码,就能瞬间调用检查数据和检查图像。

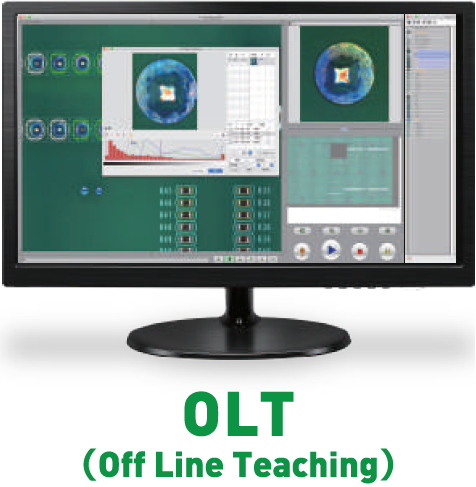

8   离线编辑软件OLT(可选配)

  制作检查数据时无需停止设备
    可与检查装置使用相同界面,离线制作检查数据。保存检查更正后的不良图像,通过OLT进行排错作业。另外也方便进行公司内部教育培训。
※需另外配备与检查机同等Mac-PC




9   治具


  在可移动Y轴轨道上安装各式治具
※附件不含治具。请按需配备。

  治具案例

    底板+外压式L型金属部件  基板专用轨道夹具

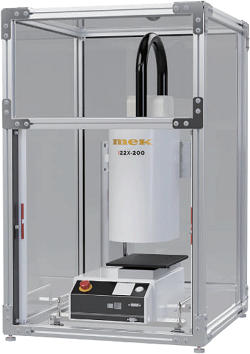

10   带区域传感器的安全盖 (可选配)
安装丙烯护罩,传感器设置在开合处。
有效预防突发事故。
※图片仅供参考,实物可能与图片有异


式样

装置构成 装置本体
 检查机本体·PC・显示器・控制盒・按键盒

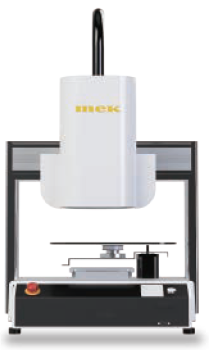

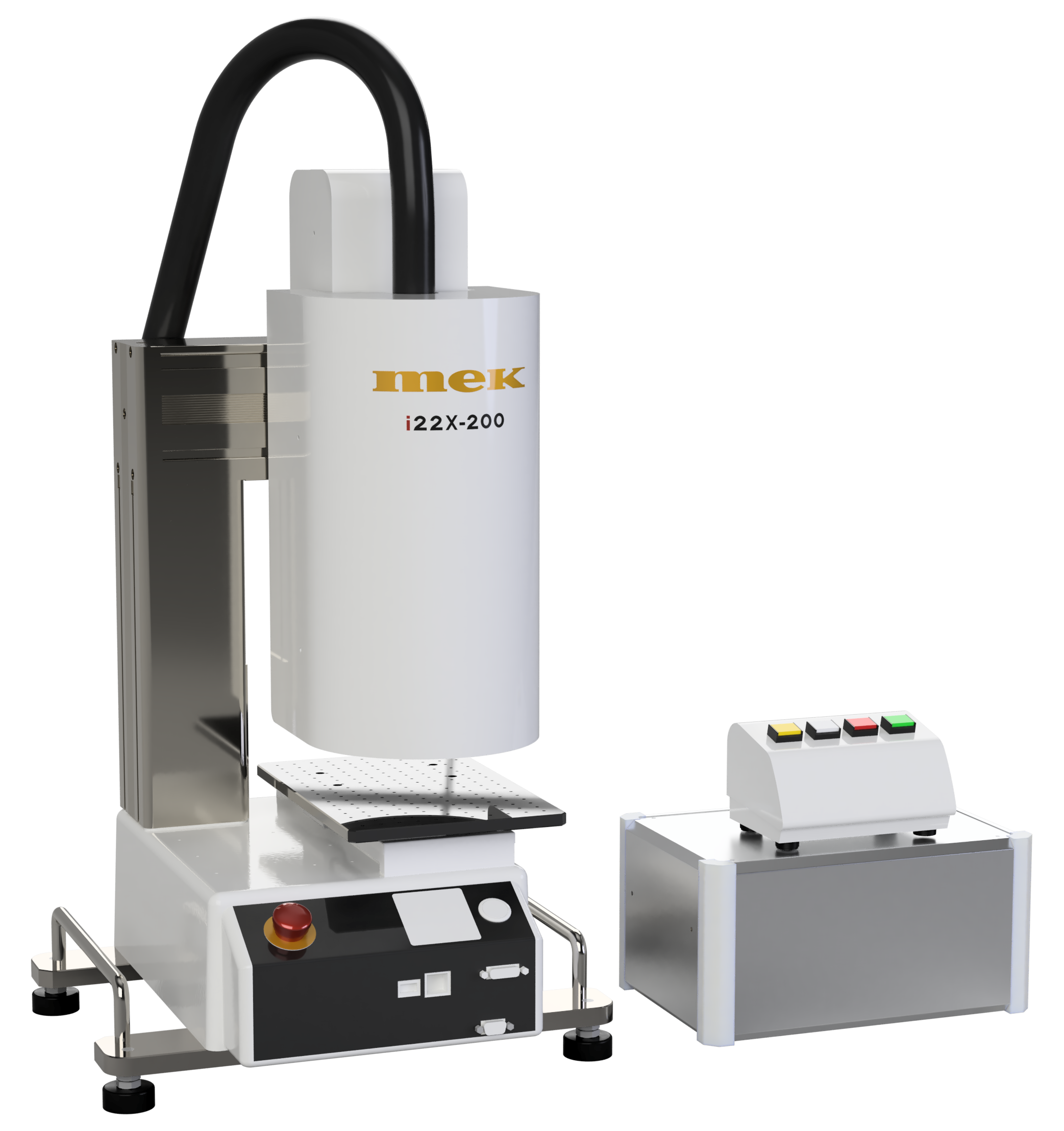

i22X-200+スイッチボックス

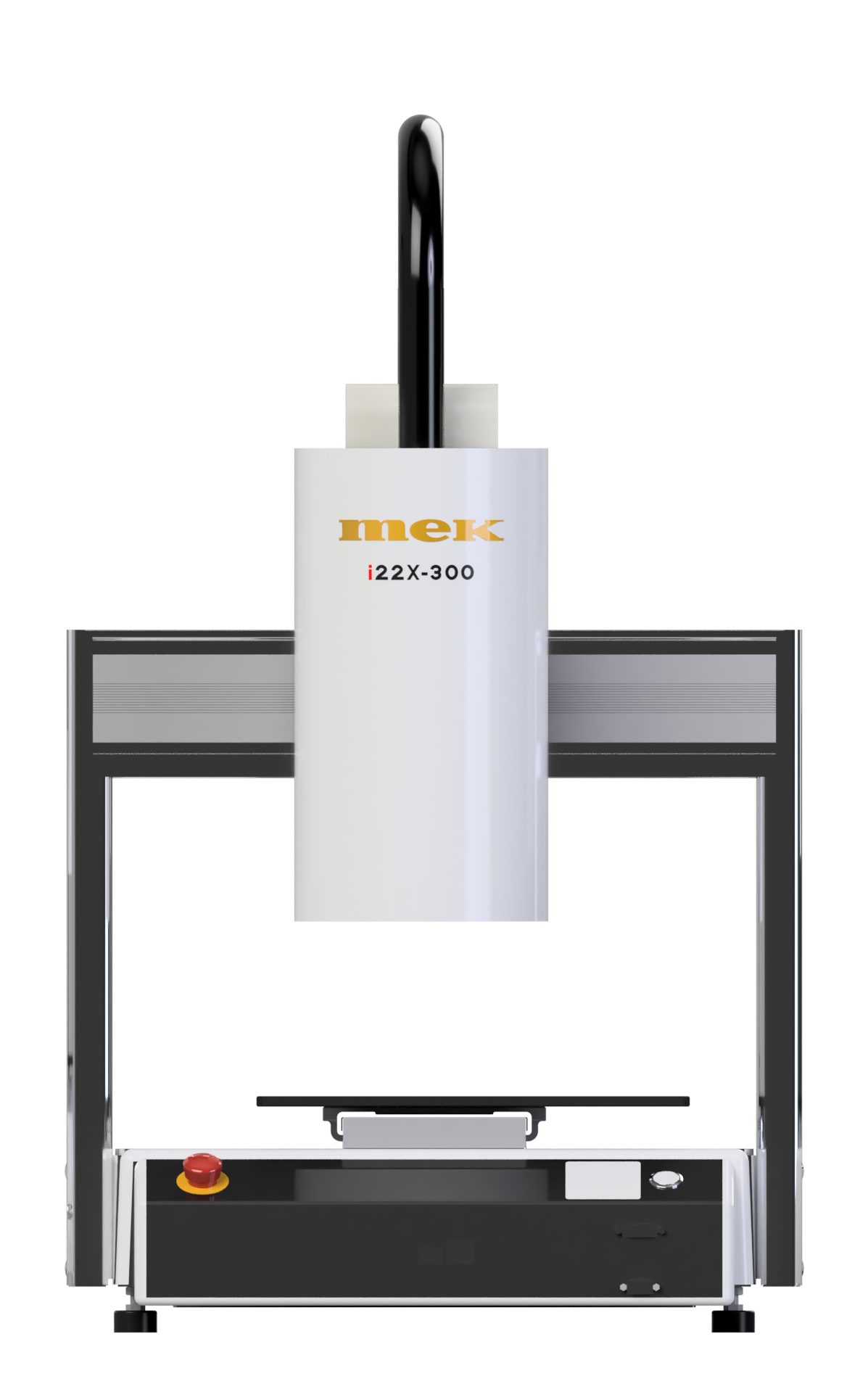

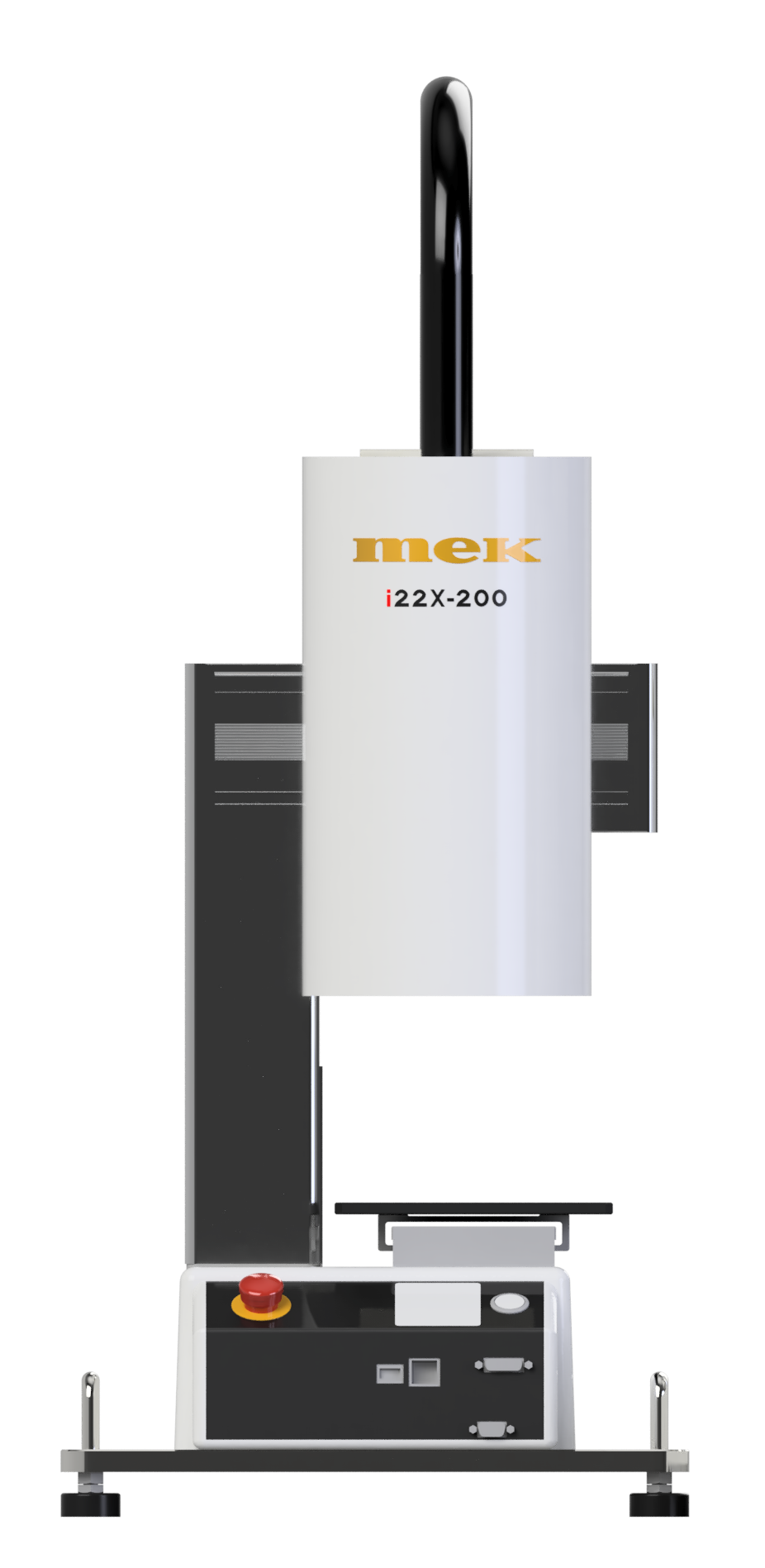

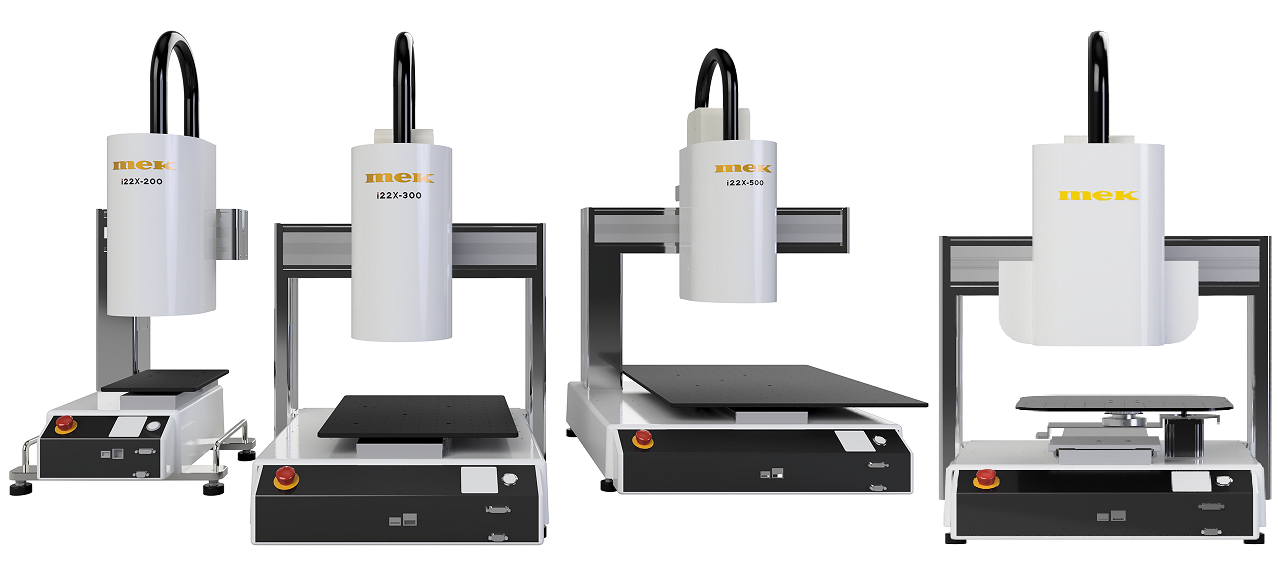

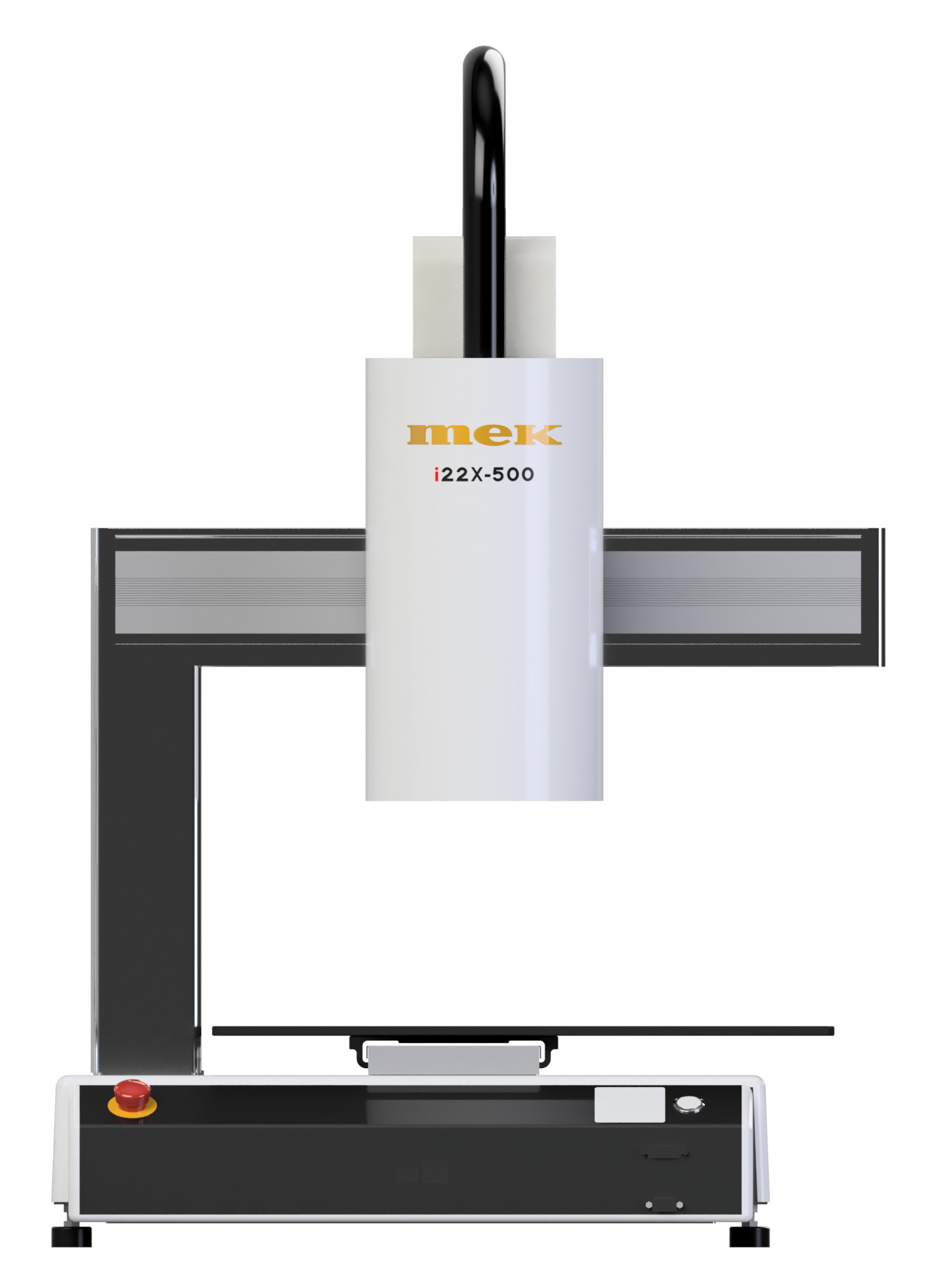

 i22X-200  i22X-300 i22X-500
型号 i22X-200 i22X-300 i22X-500 i22XDA-300
外观尺寸(mm) ※1 W420
D434
H696 ※2
W560
D587
H722
W678
D731
H822
W560
D587
H722
产品重量 26kg 43kg 53kg 53Kg
控制器尺寸(mm)
W300 D200 H150
控制器重量 3kg
主体·控制器电源 AC100V - 240V / AC200V - 240V (50/60Hz)
耗电量 350W
检查对象
基板尺寸(mm)
W200
D200
H80※3
W320
D300
H100
W510
D510
H150
W280
D250
H40
最大可搬运重量※4 5 kg 5 kg 5 kg 5Kg
移动范围 XY轴(mm) 200×200 320×300 510×510 320x200
移动范围 Z轴 50mm
(0〜 -50)
100mm
(0〜 -100)
150mm
(0〜 -150)
50mm
(0〜 -50)
最高移动速度 XY轴 600 mm/sec 600 mm/sec 600 mm/sec 600 mm/sec
最高移动速度 Z轴 250 mm/sec 400 mm/sec 400mm/sec 400mm/sec

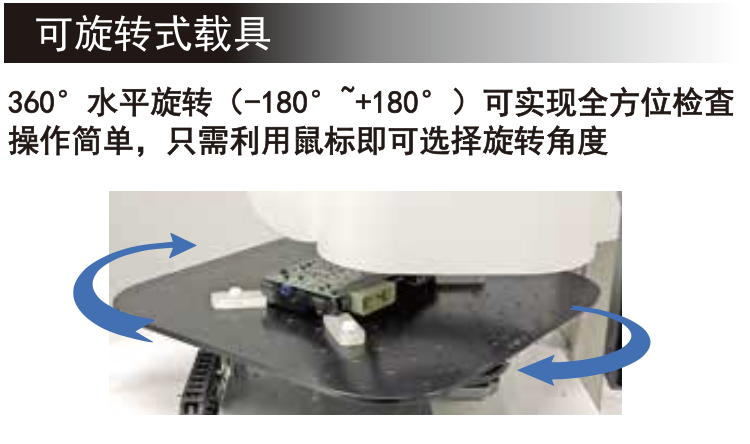

可旋转载具
动作角度
-180°~+180°
驱动方式 脉冲马达驱动 × 3 脉冲马达驱动 × 4
相机 5 Mega pixel top camera 主相机:5 Mega pixel
    top camera
侧相机:3 Mega pixel
    side camera
镜头    DL照明·ML照明:远心镜头 15μm
UV照明:微距镜头 19μm
    W照明:微距镜头 25μm
主相机
远心镜头:15μm

侧相机
微距镜头 : 15μm
视野范围 15μm : 36 × 30 mm
19μm : 46 × 38 mm
25μm : 60 × 50 mm
主相机
15μm : 36×30mm
侧相机
15μm : 約30×30mm
照明 DL照明(白色+侧边红光+同轴落射)or ML照明(RGB + 同轴落射)
/  UV照明(白色+UV)  / 白色照明
白色 + 侧边白光
+ 同轴落射
工作间隙 DL照明 60mm / ML照明 30mm
/ UV照明 60mm / 白色照明 60mm
40mm
检查方式 图像对比 / 色阶柱状图 / 色彩比对
检查项目 零件有无、色差・标签有无・错件・极性・短路
焊接区域・异物・文字・伤痕・脏污・条形码读取・
涂层剂是否涂覆・禁止区域溅
零件有无、色差
・标签有无
・错件・极性
・异物・文字・伤痕
・脏污・条形码读取
使用环境 周围温度: 15 - 30℃ / 相对温度: 20 - 90%(无结露)
/ 标高: 1,000m以下
※1 不含移动软管、※2 横幅(W)包含支臂部分
※3 只有i22x-200的对焦是在搭载台向上H30mm处(检查对象的高度在H30mm以下需将其抬高)
※4 治具+基板总重量

※以上记载的规格内容,可能会在未预先告知的情况下有变更,请知悉。购入前请务必与销售员确认清楚。
